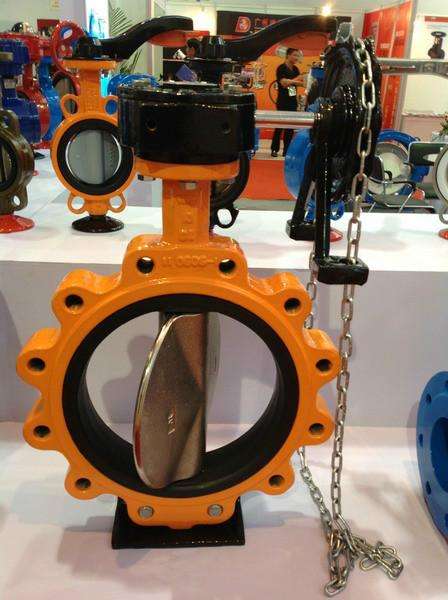

美標蝶閥是執行美標標準進行制造生產的蝶閥，一般水平安裝于管道。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則全開。美標蝶閥閥結構簡單、體積小、重量輕，只由少數幾個零件組成。美標蝶閥在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，該閥門具有良好的流體控制特性。

制造標準

工作原理

結構特點

1、三向偏心的獨特設計使密封面之間無摩擦傳動，延長了閥門使用壽命。
2、由扭矩產生彈性密封。
3、巧妙的楔形設計使閥門有越關越緊的自動密封功能，密封面之間具有補償性、零泄漏。
4、體積小、重量輕、操作輕巧、便于安裝。
5、可根據用戶要求配置氣動、電動裝置，滿足遙控和程控的需要。
6、更換零件材質可適用于各種介質，并可進行襯里防腐（襯F46、GXPP、PO等）。
7、連續結構多樣化：對夾、法蘭、對焊。

技術參數

按結構形式分類
● 中心密封蝶閥  ● 單偏心密封蝶閥  ● 雙偏心密封蝶閥  ● 三偏心密封蝶閥 

按密封面材質分類 
 (1) 軟密封蝶閥 
 ● 密封副由非金屬軟質材料對非金屬軟質材料構成。
 ● 密封副由金屬硬質材料對非金屬軟質材料構成。
 (2)金屬硬密封蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。 

按密封形式分類 
 (1)強制密封蝶閥
 ● 彈性密封蝶閥。密封比壓由閥門關閉時閥板擠壓閥座，閥座或閥板的彈性產生。
 ● 外加轉矩密封蝶閥。密封比壓由外加于閥門軸上的轉矩產生。
 (2)充壓密封蝶閥。密封比壓由閥座或閥板上的彈性密封元件充壓產生。
 (3)自動密封蝶閥。密封比壓由介質壓力自動產生。

按工作壓力分類 
 (1)真空蝶閥。工作壓力低于標準大氣壓的蝶閥。
 (2)低壓蝶閥。公稱壓力PN≤1.6MPa的蝶閥。
 (3)中壓蝶閥。公稱壓力PN為2.5∽6.4MPa的蝶閥。
 (4)高壓蝶閥。公稱壓力PN為10.0∽80.OMPa的蝶閥。
 (5)超高壓蝶閥。公稱壓力PN>100MPa的蝶閥。

按工作溫度分類
 (1)高溫蝶閥。t>450℃的蝶閥。
 (2)中溫蝶閥。120℃<t≤450℃的蝶閥。
 (3)常溫蝶閥。-40℃<t≤120℃的蝶閥。
 (4)低溫蝶閥。-100℃<t≤-40℃的蝶閥。
 (5)超低溫蝶閥。t≤-100℃的蝶閥。 

按連接方式分類
● 對夾式蝶閥  ● 法蘭式蝶閥  ● 支耳式蝶閥  ● 焊接式蝶閥

選型說明

一單元．閥門類型代號

二單元．驅動方式代號

三單元．連接形式代號

五單元．密封面或襯里材料代號

注：閥門密封副材料為閥門的本體材料時，密封材料代號用“W”表示



六單元.公稱壓力
公稱壓力的數值用阿拉伯?dāng)?shù)字表示單位ＰＮ，它是MPa的10倍

七單元．閥體材料代號

例：D643H-16C

D為蝶閥，6為氣動，4為法蘭連接，3為三偏心結構，H為合金鋼密封，16為公稱壓力1.6MPa，C為碳鋼閥體。
