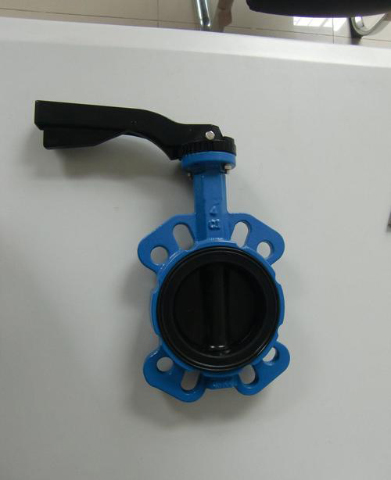

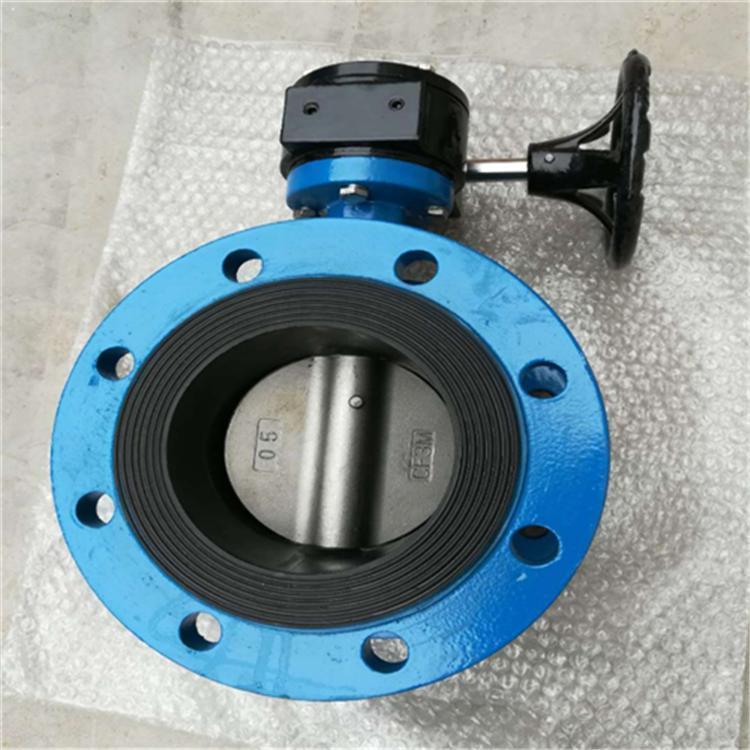

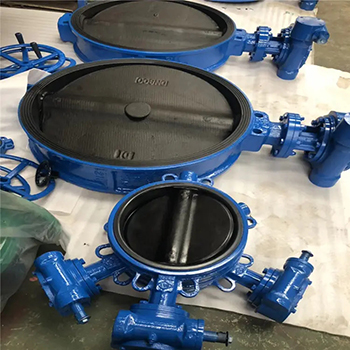

襯膠蝶閥采用帶有球形密封表面的丁腈橡膠，三元乙丙橡膠，天然橡膠包襯蝶板，該閥門操作輕便，嚴密的密封性能，較長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板與閥座之間的旋轉基面加橡膠來控制；保證閥軸不與腔內流體介質接觸。廣泛適用于各種不同類型工業管道中液體和氣體的輸送。



閥體材質：球墨鑄鐵,碳鋼,不銹鋼304,316L 適用介質：水,氣體,油品 密封材質：三元乙丙橡膠,天然橡膠,丁晴橡膠 閥板材質：襯膠,球墨鑄鐵,碳鋼,不銹鋼304,316L 連接方式：法蘭,對夾式 驅動方式：手柄，渦輪，氣動，電動 電動電壓：220V,380V 氣動氣源：3-5bar 通徑范圍：DN40-DN1200mm 壓力范圍：0.1~2.5MPa 溫度范圍：0~180℃



國標型號說明：

例：D371X-16Q

D為蝶閥，D3即為渦輪蝶閥，3為渦輪，7為對夾式連接，1為中心垂直板形式結構，X為橡膠密封即軟密封，16為公稱壓力1.6MPa，Q為球墨鑄鐵閥體

制造標準

工作原理

結構特點

蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。 閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。

綜上所述簡要說明蝶閥的特點：
1、啟閉方便迅速、省力、流體阻力小，可以經常操作。 
2、結構簡單，體積小，重量輕。 
3、可以運送泥漿，在管道口積存液體最少。 
4、低壓下，可以實現良好的密封。 
5、調節性能好。

技術參數

按結構形式分類
● 中心密封蝶閥  ● 單偏心密封蝶閥  ● 雙偏心密封蝶閥  ● 三偏心密封蝶閥 

按密封面材質分類 
(1) 軟密封蝶閥 
● 密封副由非金屬軟質材料對非金屬軟質材料構成。
● 密封副由金屬硬質材料對非金屬軟質材料構成。
(2)金屬硬密封蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。 

按密封形式分類 
(1)強制密封蝶閥
● 彈性密封蝶閥。密封比壓由閥門關閉時閥板擠壓閥座，閥座或閥板的彈性產生。
● 外加轉矩密封蝶閥。密封比壓由外加于閥門軸上的轉矩產生。
(2)充壓密封蝶閥。密封比壓由閥座或閥板上的彈性密封元件充壓產生。
(3)自動密封蝶閥。密封比壓由介質壓力自動產生。

按工作壓力分類 
(1)真空蝶閥。工作壓力低于標準大氣壓的蝶閥。
(2)低壓蝶閥。公稱壓力PN≤1.6MPa的蝶閥。
(3)中壓蝶閥。公稱壓力PN為2.5∽6.4MPa的蝶閥。
(4)高壓蝶閥。公稱壓力PN為10.0∽80.OMPa的蝶閥。
(5)超高壓蝶閥。公稱壓力PN>100MPa的蝶閥。

按工作溫度分類
(1)高溫蝶閥。t>450℃的蝶閥。
(2)中溫蝶閥。120℃<t≤450℃的蝶閥。
(3)常溫蝶閥。-40℃<t≤120℃的蝶閥。
(4)低溫蝶閥。-100℃<t≤-40℃的蝶閥。
(5)超低溫蝶閥。t≤-100℃的蝶閥。 

按連接方式分類
● 對夾式蝶閥  ● 法蘭式蝶閥  ● 支耳式蝶閥  ● 焊接式蝶閥

選型說明

 一單元．閥門類型代號

二單元．驅動方式代號

三單元．連接形式代號

五單元．密封面或襯里材料代號

注：閥門密封副材料為閥門的本體材料時，密封材料代號用“W”表示



六單元.公稱壓力
公稱壓力的數值用阿拉伯數字表示單位ＰＮ，它是MPa的10倍

 七單元．閥體材料代號

例：D943H-16C
