防結露蝶閥閥體采用輕鋁合金閥體，比傳統蝶閥的重量要輕，特點為開關扭矩小，使用安裝方便，防止銹蝕。防結露蝶閥設有多層次漸進接觸式閥座設計，使閥板在關閉過程中逐漸接觸閥座，在保證良好的密封性能的情況下減少不必要的扭矩，加之不銹鋼的蝶板和內件，從而延長閥門座的使用壽命，具有很強的防銹和耐腐蝕功能。扭矩減少實現了驅動裝置的輕量化和小型化 。

制造標準

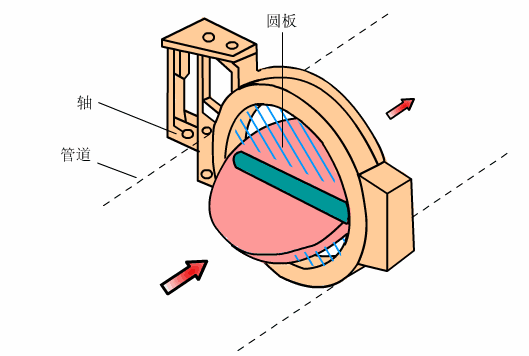

工作原理

結構特點

1、輕鋁合金閥體，扭矩小，使用安裝方便，適用于空調、工業水處理設備，有很強的防結露功能。鋁合金壓鑄閥體，防止銹蝕。防結露蝶閥在防止結露方面發揮較出色的功能。其具有施工簡單、使用壽命較長的特點；
2、較持久的密封性能，在保證良好的密封性能的情況下減少不必要的扭矩，從而延長閥座的使用壽命；
3、扭矩減小實現了驅動裝置的輕量化和小型化；
4、設有閥桿密封環防止流體泄漏；
5、不同材質的閥座，適應不同工況，具有較好的防腐和密封性能；
6、球形閥板運動軌跡使得閥門轉動較為靈活，閥板是按一個完整的球形加工而成，密封面的每一部分都是球面的一部分，即使是閥板的上、下頂端處的軸向密封面處也不例外，這樣的密封面在密封時，盡管有了接觸，卻是相當平滑的，所以力矩減小了，密封性能改善了，特別是軸向密封處的磨擦減小了。

技術參數

按結構形式分類
 ● 中心密封蝶閥  ● 單偏心密封蝶閥  ● 雙偏心密封蝶閥  ● 三偏心密封蝶閥 

按密封面材質分類 
 (1) 軟密封蝶閥 
 ● 密封副由非金屬軟質材料對非金屬軟質材料構成。
 ● 密封副由金屬硬質材料對非金屬軟質材料構成。
 (2)金屬硬密封蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。 

按密封形式分類 
 (1)強制密封蝶閥
 ● 彈性密封蝶閥。密封比壓由閥門關閉時閥板擠壓閥座，閥座或閥板的彈性產生。
 ● 外加轉矩密封蝶閥。密封比壓由外加于閥門軸上的轉矩產生。
 (2)充壓密封蝶閥。密封比壓由閥座或閥板上的彈性密封元件充壓產生。
 (3)自動密封蝶閥。密封比壓由介質壓力自動產生。

按工作壓力分類 
 (1)真空蝶閥。工作壓力低于標準大氣壓的蝶閥。
 (2)低壓蝶閥。公稱壓力PN≤1.6MPa的蝶閥。
 (3)中壓蝶閥。公稱壓力PN為2.5∽6.4MPa的蝶閥。
 (4)高壓蝶閥。公稱壓力PN為10.0∽80.OMPa的蝶閥。
 (5)超高壓蝶閥。公稱壓力PN>100MPa的蝶閥。

按工作溫度分類
 (1)高溫蝶閥。t>450℃的蝶閥。
 (2)中溫蝶閥。120℃<t≤450℃的蝶閥。
 (3)常溫蝶閥。-40℃<t≤120℃的蝶閥。
 (4)低溫蝶閥。-100℃<t≤-40℃的蝶閥。
 (5)超低溫蝶閥。t≤-100℃的蝶閥。 

按連接方式分類
 ● 對夾式蝶閥  ● 法蘭式蝶閥  ● 支耳式蝶閥  ● 焊接式蝶閥

選型說明

一單元．閥門類型代號

二單元．驅動方式代號

三單元．連接形式代號

五單元．密封面或襯里材料代號

注：閥門密封副材料為閥門的本體材料時，密封材料代號用“W”表示



六單元.公稱壓力
公稱壓力的數值用阿拉伯?dāng)?shù)字表示單位ＰＮ，它是MPa的10倍

七單元．閥體材料代號

例：F500

此閥型號編制不在上面受限之內。
