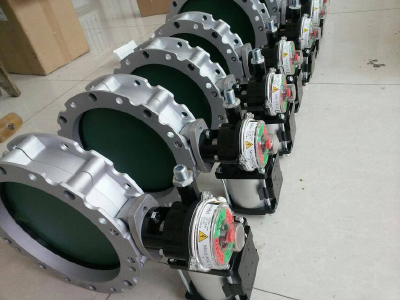

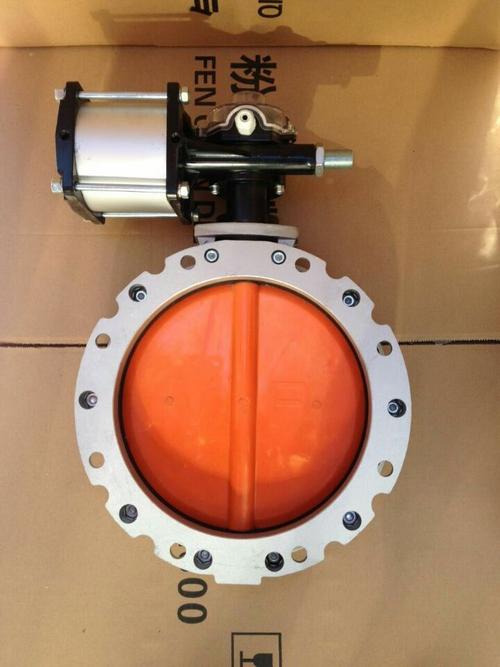

粉體蝶閥是專門用于粉體，顆粒物料的工業產品。粉體蝶閥的閥體橡膠密封圈形成的軟性密封使其非常適合各利粉體。在需要重力落料或氣力輸送的粉體，顆粒物料處理系統中，粉體蝶閥常常被安裝在料斗，筒倉，螺旋輸送機出口以及氣送管路上。根據應用要求，可以單獨選配驅動手柄或者氣缸驅動套件。安裝維護簡便等特點，是一種成本-效益極高的粉體板、丁晴密封圈，覆以耐磨高分子材料加工而成。有手動、電動、氣動、齒輪馬達帶動等驅動裝置，可互為調換。緊湊的結構、較輕的重量，使您安裝使用尤為方便。



型號 D641X-16L 公稱通徑 DN100-DN400 壓力(Mpa) 0.6-1.6 主要零件 閥體 壓鑄鋁合金 閥板 碳鋼內襯板，覆以耐磨高分子材料 密封圈 丁晴橡膠（NBR） 適用介質 水泥、泥漿、粉體 適用溫度(℃) -15--100 氣動執行器 型號 CP、GT系列、AT系列、AW系列 壓力(Mpa) 0.4-0.7



國標型號說明：

例：D641X-16L

D為蝶閥，D6即為氣動粉體蝶閥，6為氣動，4為法蘭連接，1為中心垂直板式結構，X為橡膠密封（丁腈橡膠，天然橡膠，三元乙丙橡膠），16為公稱壓力1.6MPa，L為鋁合金閥體

制造標準

工作原理

結構特點

蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。 閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。

綜上所述簡要說明蝶閥的特點：
1、啟閉方便迅速、省力、流體阻力小，可以經常操作。 
2、結構簡單，體積小，重量輕。 
3、可以運送泥漿，在管道口積存液體最少。 
4、低壓下，可以實現良好的密封。 
5、調節性能好。

技術參數

按結構形式分類
● 中心密封蝶閥  ● 單偏心密封蝶閥  ● 雙偏心密封蝶閥  ● 三偏心密封蝶閥 

按密封面材質分類 
(1) 軟密封蝶閥 
● 密封副由非金屬軟質材料對非金屬軟質材料構成。
● 密封副由金屬硬質材料對非金屬軟質材料構成。
(2)金屬硬密封蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。 

按密封形式分類 
(1)強制密封蝶閥
● 彈性密封蝶閥。密封比壓由閥門關閉時閥板擠壓閥座，閥座或閥板的彈性產生。
● 外加轉矩密封蝶閥。密封比壓由外加于閥門軸上的轉矩產生。
(2)充壓密封蝶閥。密封比壓由閥座或閥板上的彈性密封元件充壓產生。
(3)自動密封蝶閥。密封比壓由介質壓力自動產生。

按工作壓力分類 
(1)真空蝶閥。工作壓力低于標準大氣壓的蝶閥。
(2)低壓蝶閥。公稱壓力PN≤1.6MPa的蝶閥。
(3)中壓蝶閥。公稱壓力PN為2.5∽6.4MPa的蝶閥。
(4)高壓蝶閥。公稱壓力PN為10.0∽80.OMPa的蝶閥。
(5)超高壓蝶閥。公稱壓力PN>100MPa的蝶閥。

按工作溫度分類
(1)高溫蝶閥。t>450℃的蝶閥。
(2)中溫蝶閥。120℃<t≤450℃的蝶閥。
(3)常溫蝶閥。-40℃<t≤120℃的蝶閥。
(4)低溫蝶閥。-100℃<t≤-40℃的蝶閥。
(5)超低溫蝶閥。t≤-100℃的蝶閥。 

按連接方式分類
● 對夾式蝶閥  ● 法蘭式蝶閥  ● 支耳式蝶閥  ● 焊接式蝶閥

選型說明

 一單元．閥門類型代號

二單元．驅動方式代號

三單元．連接形式代號

五單元．密封面或襯里材料代號

注：閥門密封副材料為閥門的本體材料時，密封材料代號用“W”表示



六單元.公稱壓力
公稱壓力的數值用阿拉伯數字表示單位ＰＮ，它是MPa的10倍

 七單元．閥體材料代號

例：D943H-16C
