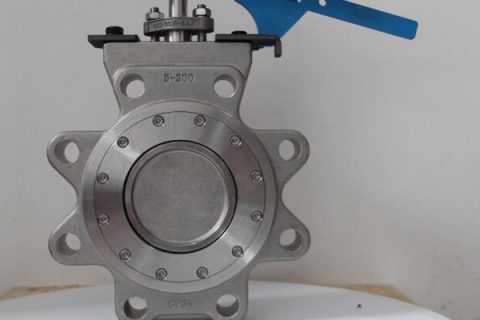

高性能蝶閥也叫作雙偏心蝶閥，主要適用于水廠、電廠、鋼廠冶煉、化工、水源工程、環境設施建設等系統排水用,尤其適用于水道管路上,作為調節和截流設備使用。和中線蝶閥相比，雙偏心蝶閥更耐高壓，壽命更長，穩定性好。

制造標準

工作原理

結構特點

1 設計合理、結構緊湊、裝拆容易、便于維修。
2 采用偏心結構，減少密封圈的摩擦，延長閥門使用壽命。
3 完全密封，無泄漏，可以用于超高真空工況。
4 更換閥板密封圈、蝶板、轉軸等材質可適用多種介質和不同溫度。

技術參數

按結構形式分類
 ● 中心密封蝶閥  ● 單偏心密封蝶閥  ● 雙偏心密封蝶閥  ● 三偏心密封蝶閥 

按密封面材質分類 
 (1) 軟密封蝶閥 
 ● 密封副由非金屬軟質材料對非金屬軟質材料構成。
 ● 密封副由金屬硬質材料對非金屬軟質材料構成。
 (2)金屬硬密封蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。 

按密封形式分類 
 (1)強制密封蝶閥
 ● 彈性密封蝶閥。密封比壓由閥門關閉時閥板擠壓閥座，閥座或閥板的彈性產生。
 ● 外加轉矩密封蝶閥。密封比壓由外加于閥門軸上的轉矩產生。
 (2)充壓密封蝶閥。密封比壓由閥座或閥板上的彈性密封元件充壓產生。
 (3)自動密封蝶閥。密封比壓由介質壓力自動產生。

按工作壓力分類 
 (1)真空蝶閥。工作壓力低于標準大氣壓的蝶閥。
 (2)低壓蝶閥。公稱壓力PN≤1.6MPa的蝶閥。
 (3)中壓蝶閥。公稱壓力PN為2.5∽6.4MPa的蝶閥。
 (4)高壓蝶閥。公稱壓力PN為10.0∽80.OMPa的蝶閥。
 (5)超高壓蝶閥。公稱壓力PN>100MPa的蝶閥。

按工作溫度分類
 (1)高溫蝶閥。t>450℃的蝶閥。
 (2)中溫蝶閥。120℃<t≤450℃的蝶閥。
 (3)常溫蝶閥。-40℃<t≤120℃的蝶閥。
 (4)低溫蝶閥。-100℃<t≤-40℃的蝶閥。
 (5)超低溫蝶閥。t≤-100℃的蝶閥。 

按連接方式分類
 ● 對夾式蝶閥  ● 法蘭式蝶閥  ● 支耳式蝶閥  ● 焊接式蝶閥

選型說明

一單元．閥門類型代號

二單元．驅動方式代號

三單元．連接形式代號

五單元．密封面或襯里材料代號

注：閥門密封副材料為閥門的本體材料時，密封材料代號用“W”表示



六單元.公稱壓力
公稱壓力的數值用阿拉伯數字表示單位ＰＮ，它是MPa的10倍

七單元．閥體材料代號

例：無
