上海能恩閥門有限公司成立于中華人民共和國2010年，長期從事【H63H、H63Y高壓對焊角式止回閥】產品的工程配套服務至今已十載有余，所有【止回閥】系列產品均符合國家生產、測試標準。出廠標配銘牌及合格證，必要時亦能提供第三方檢測結果報告。如果您對我們的產品感興趣請您致電021-31006711、31006722、31006733。
產品概述：
高壓角式止回閥分為H63Y高壓焊接角式止回閥、H83Y高壓卡箍角式止回閥。用于壓力450kg，口徑小于100的管路系統。閥瓣、閥座密封面采用司太立(stellite)鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。高溫耐壓部件采用優質耐熱合金鋼制造，安全可靠，性能穩定，使用壽命長。廣泛使用于各種化工、冶金、鋼鐵等行業的高壓管路上。
工作原理：
當介質由閥體箭頭所示流向進入閥體，介質的壓力作用在閥瓣上產生向上的推力，當介質推力大于閥瓣重力時，閥門打開。當閥后介質壓力作用在閥瓣上的力加上閥瓣自身重力大于閥前壓力作用在閥瓣上的力時，閥門關閉，阻止介質倒流。
產品特點：
1、結構長度很短、體積小、重量輕，為閥門的安裝、搬運、存放用管道的布置帶來很大的便利，并能大量節約材料、降低造價。
2、閥門為整體結構，簡單緊湊、閥門關閉時沖擊力小，水錘壓力小，閥門壽命長，可靠性高。
3、可水平安裝或垂直安裝，重量輕，不必為閥門設置支座。
4、流道通暢、流體阻力小，閥瓣在很小的壓差下就能完全打開。
5、閥瓣與閥座密封面采用鈷基硬質合金等離子噴焊而成，硬度高，抗沖蝕，經久耐用。
PN16～45(160-450) |
H63H |

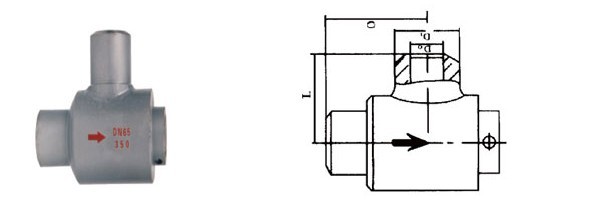

主要外形及連接尺寸：
公稱壓力 |
公稱通徑 | 尺寸 | ||
L1 | DO | D1 | ||
16 20 | 25 | 85 | 23 | 42 |
32 | 95 | 29 | 54 | |
40 | 110 | 36 | 60 | |
50 | 120 | 45 | 73 | |
65 | 155 | 58 | 89 | |
25 | 80 | 160 | 72 | 108 |
100 | 200 | 90 | 133 | |
35 45 | 25 | 85 | 23 | 42 |
32 | 95 | 29 | 56 | |
40 | 110 | 36 | 64 | |
50 | 120 | 45 | 76 | |
65 | 155 | 58 | 89 | |
80 | 160 | 72 | 114 | |
100 | 200 | 90 | 146 | |
