產品概述：

H83H、H83Y卡箍角式止回閥是采用不銹鋼材料制成的高硬度閥瓣,相配合的是較高硬度的不銹鋼閥座,采用面接觸密封,密封性能可靠,經久耐用. 能按照GB、ANSI、API、DIN、BS、JIS等標準設計制造各類閥門。該系列閥門適用于工作壓力≥45MPa，工作溫度≤120℃的水、油、天然氣等管線上，用來控制介質單向啟閉，以防介質逆流。





高壓卡箍角式止回閥適用范圍：

高壓卡箍角式止回閥適用于公稱壓力PN1.6～42.0MPa，工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。



高壓卡箍角式止回閥結構特點：
1、選材考究，符合國內、外相關標準，材料的全面質量高。
2、密封副配對先進合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、產品按國家標準GB/T12235設計制造。
4、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
可按用戶要求設計制造不同結構形式和連接形式的止回閥，為各種設備配套使用。



高壓卡箍角式止回閥標準規范：

設計與制造 GB/T12235 / 連接端尺寸結構長度 GB/T12221

法蘭尺寸 JB/T79 / 檢驗與試驗 JB/T9092

材料碳鋼 GB/T12229 / 不銹鋼 GB/T12230

合金鋼 Q/ZB66 / 標準 GB/T12220 / 供貨 JB/T7928

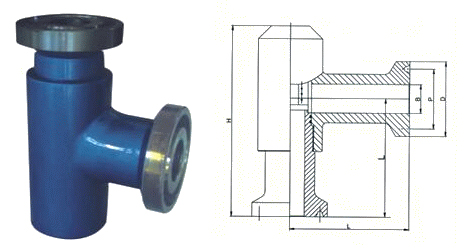

主要外形及連接尺寸：
