上海能恩閥門有限公司成立于中華人民共和國2010年，長期從事【HH46X,HH48X,HH49X微阻緩閉蝶式止回閥】產品的工程配套服務至今已十載有余，所有【止回閥】系列產品均符合國家生產、測試標準。出廠標配銘牌及合格證，必要時亦能提供第三方檢測結果報告。如果您對我們的產品感興趣請您致電021-31006711、31006722、31006733。
微阻緩閉蝶式止回閥概述：
HH46X、HH48X、HH49X微阻緩閉蝶式止回閥系列產品在用在清水，海水，污水等介質的排水管道上，既能防止介質倒流又能有效地限制破壞性水錘，保證管線安全可靠。它具有結構新穎，體積小、重量輕、流體阻力小，密封可靠，啟閉平穩，耐磨損，使用壽命長，油壓，緩閉不受介質影響有較好的節能效果等特點。微阻緩閉蝶式止回閥材質：碳鋼、低溫鋼、雙相鋼(F51/F53)、鈦合金、鋁青銅、因科鎳爾(INCONEL625)、SS304、SS304L、SS316、SS316L;鉻鉬鋼、蒙乃爾(400/500)、20#合金，哈氏合金等金屬材料。
結構特點：
1、體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。
2、緩閉系統性能優良，不受管道中介質的影響，閥瓣先速關后緩閉，可防止破壞性水錘。
3、橡膠軟密封，封閉性能好，耐磨損，使用壽命長。
4、橡膠緩沖，啟閉平穩，無震動，無噪音。
5、比老式止回閥流阻小，有明顯的節能效果
技術參數：
型號 | HH46XHH48XHH49X |
公稱壓力 | 1.0~2.5MPa |
公稱通徑 | DN40~DN1000 |
適用介質 | 水、清水、海水、污水 |
主要零部件材料：
零件名稱 | 閥體 | 蝶板 | 密封圈 | 閥桿 | 填料 |
材料 | 灰鑄鐵、碳鋼 | 灰鑄鐵、碳鋼、球墨鑄鐵 | 氯丁橡膠、丁腈耐油橡膠 | 不銹鋼 | 聚四氯乙烯 |
性能參數：
型號 | 公稱壓力 PN(MPa) | 強度試驗壓(MPa) | 密封壓力 (MPa) | 適用溫度 (℃) | 適用介質 | 緩閉時間 |
HH46X | 1.0 | 1.5 | 1.1 | ≤80 |
清水 | ≤60秒 |
1.6 | 2.4 | 1.76 | ||||
2.5 | 3.75 | 2.75 |

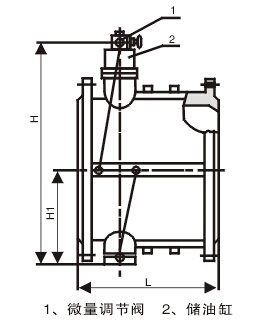

主要外形尺寸：
公稱壓力 | 公稱通徑 | 尺寸fmm) | ||
L | H | H1 | ||
1.0 | 40 | 140 | 200 | 88 |
50 | 150 | 215 | 98 | |
65 | 170 | 225 | 108 | |
80 | 180 | 235 | 118 | |
100 | 190 | 280 | 130 | |
125 | 200 | 290 | 148 | |
150 | 210 | 310 | 172 | |
200 | 230 | 350 | 210 | |
250 | 250 | 415 | 240 | |
300 | 270 | 450 | 264 | |
