ZP1型臥式自動排氣閥廣泛應用于熱水采暖系統，冷水空調和熱水加熱系統，風機盤管及消防栓排除空氣。是確保系統正常運行，排除系統管路中氣阻的不可缺少的產品。



產品作用：
暖通系統及暖通空調系統在運行過程中，水在加熱時釋放的氣體如氫氣、氧氣等帶來的眾多不良影響會損壞系統及降低熱效應，這些氣體如不能及時排掉會產生很多不良后果。諸如：由氧化導致的腐蝕；散熱器里氣袋的形成；熱水循環不暢通不平衡，使某些散熱器局部不熱；管道帶氣運行時的噪聲；循環泵的渦空現象。所以系統中的廢氣必須及時排出，由此可見運用自動排氣閥的重要作用。



性能參數：

型號	壓力	適用溫度	適用介質	閥體村質	浮球材質	閥座材質	密封件
ZP-10	1.0	≤80℃	水	灰鑄鐵	不銹鋼	銅合金	丁腈橡膠
ZP-16	1.6	≤80℃	水	球墨優鑄鐵	不銹鋼	銅合金	丁腈橡膠

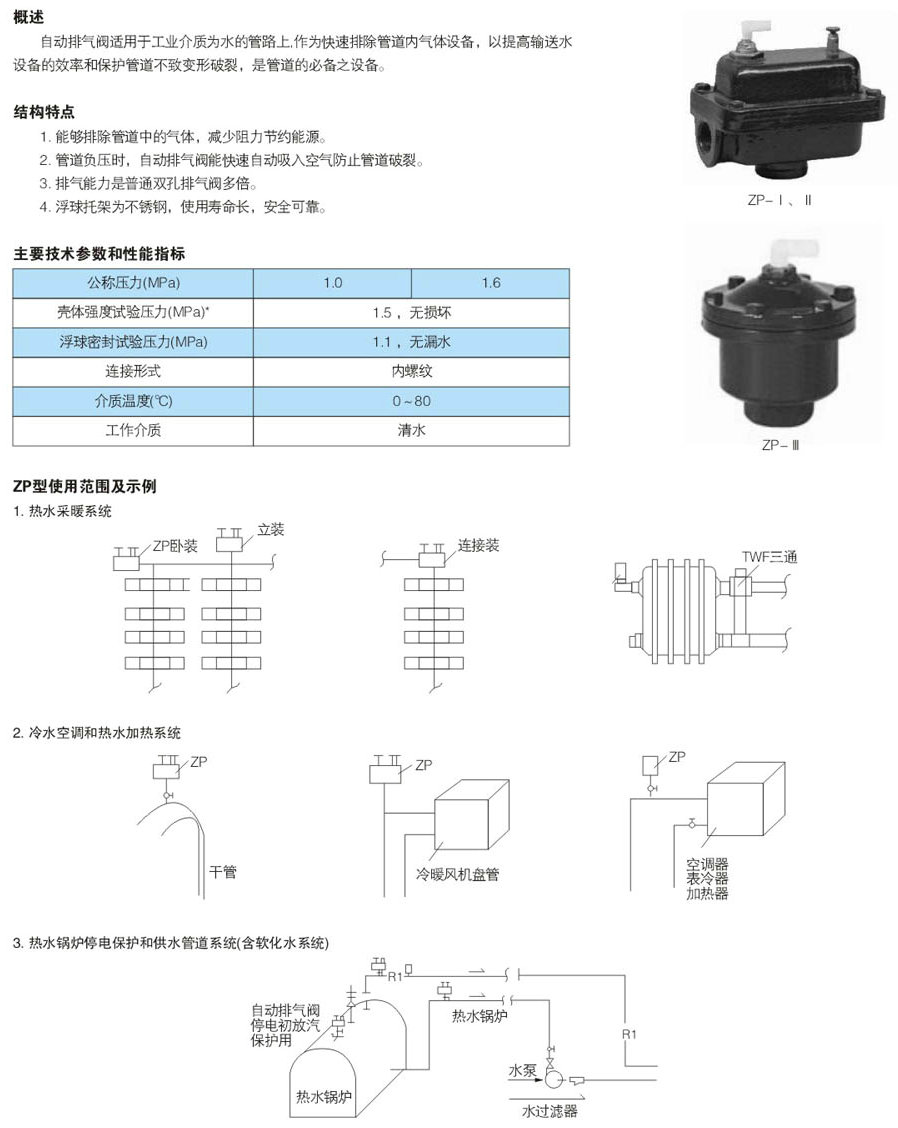

參數尺寸圖：



主要尺寸：

口徑DN（mm）	H（總高）	A（總長）
15	145	129
20	145	129
25	145	129



應用場合

ZP1型臥式自動排氣閥應用于城鎮供水管網、市政供水管網、長輸管線、獨立采暖系統、集中供熱系統、采暖鍋爐、中央空調、地板采暖及太陽能采暖系統等管道排氣。。



工作原理

ZP1型臥式自動排氣閥當輸水管內開如注水時，復合式排氣閥活塞或浮球停留在開啟位置，進行大量排氣。當空氣排完時，閥內積水，浮球被浮起，活塞或浮球至關閉位置，停止大量排氣。當管內水正常輸送時，如有少量空氣聚集在排氣閥內到相當程度，閥內水位下降，浮球隨之下降，此時少量空氣由微量排氣孔排出，或由自動排氣閥孔排出。當水泵停止，管內水流空時或遇內產生負壓時，活塞迅速開啟，吸入空氣，確保管線安全。



注意事項

1.排氣閥的位置選擇比直徑選擇更重要。
 　　
2.對于長距離管絲線，較理想的排氣方法是在較短的距離內(一般為500~1000m)安裝數量較多、直徑較小的排氣閥，而不是安裝直徑較大但數量少、間隔長的排氣閥。
 　　
3.多數情況下，要求安裝小容量自動排氣、大容量系統水排氣和系統排空真空破壞三功能組閥，即復合式排氣閥。
 　　
4.當管道兩側有不同坡度時，按條件苛刻的坡度確定排氣閥的尺寸。
 　　
5.如果選用不帶緩閉的排氣閥，最好在一處安裝一大一小兩個排乞閥。如果選用帶有緩閉的排氣閥，僅在管頂處安裝一個即可。多起伏的管道，應在各高點處安裝排氣閥。



施工安裝

ZP1型臥式自動排氣閥安裝前，先檢查主體及管線內是否有石塊、樹枝等雜物，并清理干凈。在排氣閥前裝一只閘閥或者球閥（不建議裝蝶閥），以使維修方便。在現場安裝空間允許情況下，建議在排氣閥與閘閥（球閥）之間配套安裝緩沖塞閥。特別當排氣閥用于水泵頻繁啟動的管線或不允許有水排出的場合，這樣配置可延長排氣閥的使用壽命，大大減少啟泵時的水流帶出。若排氣閥安裝于窨井內，窨井切勿太過狹小，應有足夠空間以便容納技術人員調整及維護。

重要的一點：排氣閥應設在橫管道最高處，立管的頂端。



常見故障

1.排氣量排氣量小，往往停水后很久才能恢復原來的供水能力；排氣理大則在極短時間內恢復至正常供水能力。
 　　
2.空氣關閉壓力表示排氣閥排氣能力的上限。排氣閥的排氣能力不僅與閥的口徑有關，也與閥內外氣體壓差有關。
 　　
3.水關閉壓力范圍部分排氣閥裝置設于管道最高點，由于此點管中水壓有時很低，部分排氣閥需要水壓高于0.015MPa才能完全關閉，若低于此壓力則會產生漏水現象，因此水關閉壓力范圍越大越好，一般0.012~1.0MPa是最常用的范圍。
 　　
4.排氣閥參數選擇排氣閥時，一定要向廠家提供管道直徑、最大工作壓力、最大流量等參數。根據這些參數，確定排氣閥的直徑，排氣孔的孔徑，以保證正常情況下，清潔水中含有約2%的溶解空氣能夠在不斷釋放中被排除。



日常維護

若排氣閥有漏水現象，檢查活塞與橡膠密封環之間是否有異物，若橡膠密封環已壞，更換橡膠密封環。若排氣閥所處環境溫度低于O℃，特別是北方嚴寒地區，請嚴格注意閥門的保溫。長期不用時，請把閥體內的水放掉，以防閥門內水結冰或凍裂閥門。若排氣閥已壞，需要更換或維修時，須先關掉閘閥。重新安裝后，必須關掉水泵，打開閘閥，再重新啟泵，以保護排氣閥。
