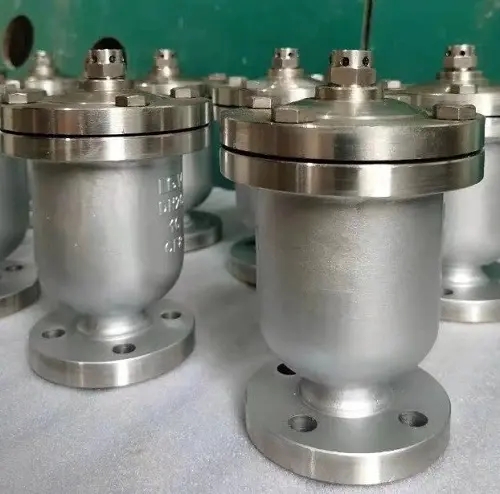

不銹鋼排氣閥是一種閥體由不銹鋼304或不銹鋼316L材質的排氣閥。除了閥體其內件也基本由不銹鋼材質構成，除了密封或個別零部件可能由別的材質組成。不銹鋼排氣閥是管道系統中非常重要的輔助元件，廣泛應用于鍋爐、空調、石油天然氣、給排水管道中。往往安裝在管道系統最高點或彎頭等處，排除管道中多余氣體、提高管道使用效率及降低能耗。

閥體材質：不銹鋼304,316L 適用介質：水，氣體 浮球材質：不銹鋼304,316L 連接方式：法蘭,內螺紋,外螺紋 驅動方式：自動 電動電壓：無 氣動氣源：無 通徑范圍：DN15-DN800mm 壓力范圍：0.1~4.0MPa 溫度范圍：-15~200℃

制造標準

工作原理

當系統中有氣體溢出時，氣體會順著管道向上爬，最終聚集在系統的最高點， 而排氣閥一般都安裝在系統最高點，當氣體進入不銹鋼排氣閥閥腔聚集在排氣閥的上部，隨著閥內氣體的增多，壓力上升，當氣體壓力大于系統壓力時，氣體會使腔內水面下降，浮筒隨水位一起下降，打開排氣口；氣體排盡后，水位上升，浮筒也隨之上升，關閉排氣口。

結構特點

1、排氣閥的浮筒采用低密度的PPR和復合材料，此材料即使長時間在高溫水的浸泡下也不會產生變形。不會造成浮筒活動困難。
2、浮筒杠桿采用硬質塑料，杠桿與浮筒和支座之間的聯接都采用活動聯接，故不會在長期運行時產生銹蝕，導致系統不能工作而發生漏水。
3、杠桿的密封端面部分是采用彈簧支撐，可以隨杠桿的運動相應伸縮，保證在不排氣的情況下的密封性。



技術參數

1.排氣閥的公稱壓力為 PN10-PN40。
2.密封試驗壓力為1.1MPa。
3.強度試驗壓力為1.5 MPa。
4.排氣閥的水關閉壓力應≤0.02 MPa。
5.排氣閥的空氣關閉壓力應≥0.07 MPa。
6.壓力試驗應符合標準GB/T13927的規定。
7.連接法蘭應符合標準GB/T17241.6-98的規定。
8.最高工作壓力可達10bar。
9.最高工作溫度（水）約110℃。

性能要求

1.不銹鋼排氣閥應有較大的排氣量，當管道空管充水時可在極短的時間內實現快速排氣恢復至正常供水能力。
2.不銹鋼排氣閥在管內有負壓產生時，活塞應該可以迅速開啟，快速大量吸入外界空氣，以保證管線不會因負壓而產生損害。且在工作壓力下能夠?qū)⒐艿乐屑Y(jié)的微量空氣排出。
3.不銹鋼排氣閥應有比較高的空氣關閉壓力，在活塞關閉前的較短時間內，應有足夠能力將管道內的空氣排放完畢，提高輸水效率。
4.不銹鋼排氣閥的水關閉壓力應不大于0.02MPa，在較低的水壓下就可以關閉排氣閥，從而避免水的大量涌出。
5.不銹鋼排氣閥應采用不銹鋼浮球(浮桶)作啟閉件。
6.不銹鋼排氣閥閥體上應設有防沖擊保護內筒，以防大量排氣后高速水流直接沖擊浮球(浮桶)而造成浮球(浮桶)的過早損傷。
7.對于DN≥100的排氣閥采用分體結構，由大量排氣閥和自動排氣閥組成，以適應管道壓力的使用要求。自動排氣閥應采用復杠桿機構，使浮球浮力得以大幅度放大，且關閉水位低，水中雜質不易接觸密封面，排氣口不會被堵塞，其抗堵塞性能可大大提高。同時在高壓情況下，由于復杠桿的加力作用，使浮球能和水位同步下降，啟閉件不會像傳統閥門被高壓吸住，從而正常排氣。
8.對于高流速、頻繁啟動水泵、口徑DN≧100的工況，為減緩水流沖擊，排氣閥應加裝緩沖塞閥。緩沖塞閥應可以防止大量噴水但不影響大量排氣，使輸水效率不會受到影響，并有效防止水錘發生。

選型說明

1、不銹鋼排氣閥的位置選擇比直徑選擇更重要。

2、對于長距離管線 ,較理想的排氣方法是在較短的距離內 (一般為 500～1 000 m) 安裝數量較多、直徑較小的排氣閥 ,而不是安裝直徑較大但數量少、間隔長的排氣閥。

3、多數情況下 ,要求安裝小容量自動排氣、大容量系統充水排氣和系統排空真空破壞三功能組合閥 ,即復合式排氣閥。

4、當最高兩側有不同坡度時 ,按條件苛刻的坡度確定排氣閥的尺寸。
