單口排氣閥產品概述：

用于管道上的最高點或閉氣地方，來排除管內氣體來疏通管道使管道在工作中正常運轉。閥體為圓桶狀式閥體，其內部結構主要有不銹鋼浮球。本閥分為螺紋和法蘭式兩種排氣閥。QB1單口排氣閥適用與工作溫度≤80℃的管路上，作為排除管路內氣體的設備。管內開始注水時，浮球會慢慢向上浮起，此時本閥已進行排氣。當達到一定壓力的進修，浮球緊頂住橡膠圈，說明空氣已全部從排氣嘴排出。暖通系統及暖通空調系統在運行過程中，水在加熱時釋放的氣體如氫氣、氧氣等帶來的眾多不良影響會損壞系統及降低熱效應，這些氣體如不能及時排掉會產生很多不良后果。諸如：由氧化導致的腐蝕；散熱器里氣袋的形成；熱水循環不暢通不平衡，使某些散熱器局部不熱；管道帶氣運行時的噪聲；循環泵的渦空現象。所以系統中的廢氣必須及時排出，由此可見運用自動排氣閥的重要作用。



單口排氣閥參數：

公稱通徑：DN15-DN50
公稱壓力：1.0Mpa-1.6Mpa
適用溫度：-20℃～90℃
適用介質：水、水和乙二醇混合液
閥體材質：鑄鐵、鑄鋼、碳鋼、不銹鋼
連接方式：螺紋、法蘭連接



單口排氣閥特性及原理：

其特性為結構簡單，安裝操作方便。原理為：?jiǎn)慰谂艢忾y當系統中有氣體溢出時，氣體會順著管道向上爬，聚集在系統的較高點，所以排氣閥一般都安裝在系統的高點，當氣體進入排氣閥閥腔聚集在排氣閥的上部，隨著閥內氣體的增多，壓力上升，當氣體壓力大于系統壓力時，氣體會使腔內水面下降，浮子(浮筒、浮球)隨水位下降，打開排氣口；氣體排盡后，水位上升，關閉排氣口。同樣的道理，當系統中產生負壓，閥腔中水面下降，排氣口打開，由于此時外界大氣壓力比系統壓力大，所以大氣會通過排氣口進入系統，防止負壓的危害。排氣閥也可以跟隔斷閥(一般為閘閥、蝶閥、球閥)配套使用，便于排氣閥的檢修。

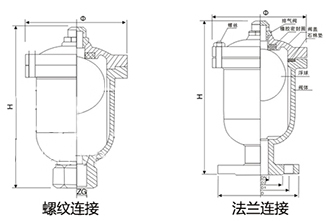

單口排氣閥尺寸圖：

螺紋連接：

DN	ZG	φ	H
20	3/4	135	205
25	1"	135	205
40	1-1/2	150	205
50	2"	150	205



法蘭連接：

DN	D	D1	φ	H
20	105	75	135	210
25	115	85	135	210
40	145	115	150	210
50	160	125	150	210

注：此外形尺寸為1.6Mpa壓力排氣閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。
進口QB1單口排氣閥為圓桶狀式閥體，其內部結構主要有不銹鋼浮球，本閥分為螺紋和法蘭式兩種排氣閥，QB1單口排氣閥適用與工作溫度≤80℃的管路上，作為排除管路內氣體的設備。
