防污隔斷閥是一種采用止回部件組成的可防止給水管道水流倒流的裝置，英文名稱backflow preventer，防污隔斷閥根據自來水供水設備，尤其是生活飲用水管道回流污染嚴重，又無有效防止回流污染裝置的情況下，研制的一種嚴格限定管道中水只能單向流動的水力控制組合裝置，它的功能是在工況下防止管道中的介質倒流，以達到避免倒流污染的目的。
閥體材質：球墨鑄鐵,碳鋼,不銹鋼304/316L |  |
● GB/T 1220 不銹鋼(棒) | ● GB/T 12221 金屬閥門 結構長度 GB/T 12225 通用閥門 銅合金鑄件技術條件 GB/T 12226 通用閥門 灰鑄鐵件技術條件 GB/T 12227 通用閥門 球墨鑄鐵件技術條件 GB/T 12229 通用閥門 碳素鋼鑄件技術條件 |
● JB/T 5300 通用閥門材料 | ● GB/T 17241.6-1998 整體鑄鐵管法蘭 |
● HS41X-16普通型防污隔斷閥為多個止回密封串聯而成，當其中有一只密封破壞時，另二只還起密封作用，防止回流。但三只止回密封同時破壞后，就失去了止回作用。HS41X-16-A 安全型防污隔斷閥在普通型基礎上中間加排水器，這樣即使二只止回閥密封同時破壞，其他也能起到防止回流污染的作用。
● 正常供水：
①清潔市政生活水從第一級止回閥經過排水器到第二級止回閥出口向用戶供水，第一級止回閥閥前高壓水通過高壓軟管進入排水器隔膜上腔，而閣膜下腔與第一級止回閥出口(第二級止回閥閥前)相通，由于其存在一定的壓差，推動閥瓣下移，排水器關閉，防止隔斷閥正常供水;
②當閥后管路無用戶，水靜止。如閥前壓力保持不變，其前后存在壓差，排水器仍呈關閉狀態。
c。如閥前壓力下降，共前后壓差下降到一定值時，彈簧推動閥瓣向上，排水器又開啟泄壓，泄壓到與閥前壓力恢復一定壓差時，排水器又關閉。
● 密封失靈時：
防污隔斷閥之后管網壓力升高，超過閥前閥前壓力時，如第二止回閥密封完好無滲漏，高壓水不會倒流，排水器隔膜上下保持原來壓差，排水器關閉，不泄壓。當?shù)诙?jí)止回閥密封破壞產生滲漏，地二級止回閥之前壓力升高，造成排水器個膜上下壓力并減小，排水器打開，排水泄壓;此時，如第一級止回閥同時密封被破壞，有于第二級止回閥倒流回的高壓水已泄壓減壓，故不會倒流地一級止會閥。
● 如供水過程中供水壓力不斷下降，則排水器隔膜上部壓力下降，安全排水器控制彈簧推動閥芯打開排水器排水。當閥前壓力下降至零或負壓時，排水器打開，水排出，空氣從排水器進真空腔，從而防止產生虹吸倒流現象。

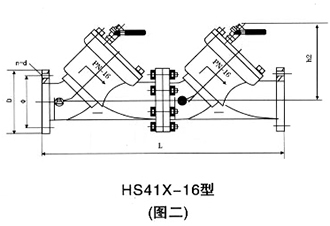

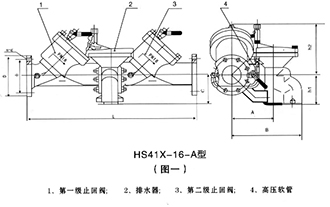

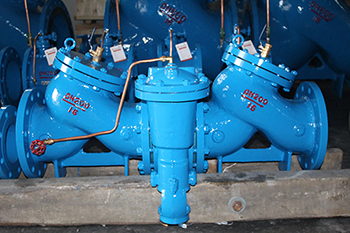

HS41X-A型安全型防污隔斷閥是在兩個止回閥之間加一個排水器組成。排水器上腔用高壓軟管與止回閥閥前端連接。第一、二級止回閥主要有閥體、閥蓋、閥瓣、密封墊、彈簧等組成。排水器主要由閥體、閥蓋、隔膜、閥瓣、密封板、閥芯、閥座、彈簧等組成。HS41X-16普通型防污隔斷閥為多個止回密封串聯組成。（如下圖所示）：
1、雙止回閥設計為一體，結構尺寸小，重量輕，安裝維護方便。
2、閥體采用流線型，阻力損失小，節約能源。
3、雙止回閥與安全泄水閥的組合能防止倒流污染。
4、各活動部件都采用不銹、耐磨材料，使用壽命長。
 |
|
● 檢修管道和斷電時，自來水也常常中斷，一旦供電恢復，自來水則變得又黃又臟，這是由于在斷水過程中，從消防管道、無人居住的樓宇或自來水管尚未使用的支管中的死水、銹水倒流所致。防污隔斷閥這一裝置能有效阻止上述情況下臟水倒灌的發生，既保證了居民飲水安全，又可節約水資源。
● 防污隔斷閥須水平安裝，安裝地點環境應清潔，有維護空間，安全排水器或（空氣隔阻器）出口離地面主度大于300mm，并不被水或雜物所淹沒。
● 安裝地域應設排水設施。

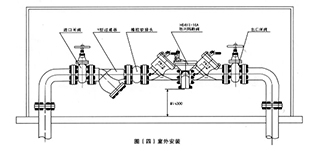

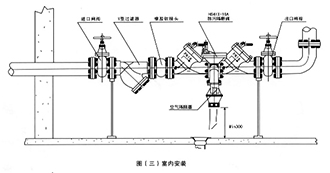

● 閥前應裝閘閥（蝶閥）過濾器及橡膠軟接頭（或伸縮器），閥后裝閘閥（蝶閥）。其示意圖如下：（圖三 圖四）
 |
|
1、防污隔斷閥。防止管道中的介質倒流。
2、減壓閥。將較高進口壓力減小到某一需要的出口壓力，并依靠介質自身的能量，使出口壓力自動保持穩定的閥門。
3、水用安全閥（泄壓/持壓閥）。當給水管路系統中的壓力超過設定壓力時，閥門自動開啟泄壓，保護管線安全。
4、止回閥。安裝在給水系統的水泵出口，防止介質倒流，并消除水擊。
5、電動開關閥。以電磁閥作為先導閥，根據電信號，遙控開啟和關閉給水管路系統，可取代用來開啟和關閉的閘閥和蝶閥的大型電動裝置，并可實現遠程控制。
6、400X流量控制閥。將過大的流量限制在一個預定值，并將上游的高壓減為所需要的下游低壓。
7、800X壓差旁通平衡閥。用于空調系統供水管、回水管或集水器、分水器之間，控制供水管、回水管或集水器、分水器之間的壓差為設定值。
8、900X緊急關閉閥。用于消防用水與生活用水并聯的供水系統中，自動調配供水方向。
9、JM744X膜片式快開排泥閥。安裝在沉淀池底部池壁外，用以排除池底沉淀的泥沙和污物。
10、JM742X隔膜式池底卸泥閥。安裝在沉淀池的底部，排除池底的泥沙和污物。
● 其它情況
1、內泄漏→檢查密封件是否損壞
2、外泄漏→連接處松動或密封件已壞→緊螺絲或更換密封件
防污隔斷閥選型首先應該依次遵循安全性，可靠性，適用性，經濟性四大原則，其次是根據六個方面的現場工況（即管道參數、流體參數、壓力參數、電氣參數、動作方式、特殊要求進行選擇）。
● 選型依據
1、根據管道參數選擇防污隔斷閥的：通徑規格（即DN）、接口方式
1）按照現場管道內徑尺寸或流量要求來確定通徑（DN）尺寸；
2）接口方式，一般>DN50要選擇法蘭接口，≤DN50則可根據用戶需要自由選擇。
2、根據流體參數選擇防污隔斷閥的：材質、溫度組
3、腐蝕性流體：宜選用耐腐蝕全不銹鋼；食用超凈流體：宜選用食品級不銹鋼材質電磁閥；
● 選型原則
A、安全性
1、腐蝕性介質：宜選用全不銹鋼304或316L；中性介質，也宜選用球墨鑄鐵或碳鋼閥殼材料的防污隔斷閥，否則，閥殼中常有銹屑脫落，尤其是動作不頻繁的場合。
2、防污隔斷閥公稱壓力不超過閥腔內最高工作壓力。
B、適用性
1、型號的選擇 選擇防污隔斷閥的型號，主要根據用途去選擇，當確定了用途、介質、溫度和工作壓力后，選擇所需要的型號。
2、結構型式的選擇 選擇防污隔斷閥的結構型式，主要取決于管路系統中的水質。
C、經濟性
它選用的尺度之一，但必須是在安全、適用、可靠的基礎上的經濟。
經濟性不單是產品的售價，更要優先考慮其功能和質量以及安裝維修及其它附件所需用費用。
更重要的是，一只防污隔斷閥在整個自控系統中在整個自控系統中乃至生產線中所占成本微乎其微，如果貪圖小便宜錯選而造成損害群是巨大的。
