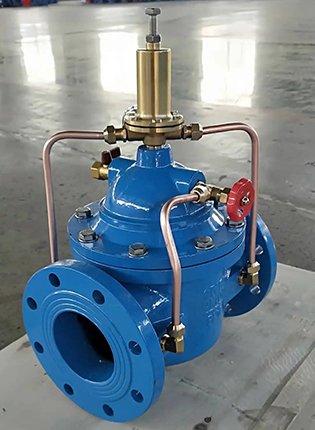

持壓泄壓閥主要用于高層大樓消防測試循環系統的泄壓，以防止水壓過高造成系統故障。持壓泄壓閥由主閥、導閥、針閥、球閥與壓力表組成。泄壓/持壓閥在管線上能有效地將超過導閥1安全設定值之壓力泄壓釋放，防止對管線與設備因超壓而損壞。持壓泄壓閥的工作原理：泄壓閥原理是，當管路中的壓力大于卸壓閥的設定壓力的時候，油液會由卸壓閥處流出，從而控制管路中的壓力不會超過某一限定值。
閥體材質：球墨鑄鐵,碳鋼,不銹鋼304/316L |  |
● GB/T 1220 不銹鋼(棒) | ● GB/T 12221 金屬閥門 結構長度 GB/T 12225 通用閥門 銅合金鑄件技術條件 GB/T 12226 通用閥門 灰鑄鐵件技術條件 GB/T 12227 通用閥門 球墨鑄鐵件技術條件 GB/T 12229 通用閥門 碳素鋼鑄件技術條件 |
● JB/T 5300 通用閥門材料 | ● GB/T 17241.6-1998 整體鑄鐵管法蘭 |
● 100X~900X隔膜式工作原理
1、當水泵啟動以后，水壓作用于主閥的閥盤下面和控制室下腔，此壓力使主閥開啟，控制室上腔的水經過調節閥B緩緩排到出口端，主閥緩緩開啟。設定調節閥的開度可得到合適地主閥開啟速度。
2、當水泵停止工作后，進口端水壓迅速下降，在自重、彈簧壓力作用下快速關閉大部分開度，防止了水倒流余下的開度由控制室上腔的水壓和下腔水壓聯合作用下緩緩關閉，關閉速度減慢形成了緩沖，防止壓力劇增。
● YX活塞式工作原理
1、當壓力水進入到活塞上方控制室內被排到大氣或下游低壓區的時候，此時作用在閥盤底部和隔膜下方的壓力值就大于上方的壓力值，所以將主閥閥盤推到完全開啟的位置；
2、當壓力水進入活塞上方控制室內不能排到大氣或下游低壓區的時候，此時作用在活塞上方的壓力值就大于下方的壓力值，所以就會把主閥閥盤壓到完全關閉的位置；
3、當活塞上方控制室內的壓力值處于入口壓力與出口壓力中間時，主閥閥盤就處于調節狀態，其調節位置取決于導管系統中的針閥和可調導閥的聯合控制作用；
4、可調導閥可以通過下游的出口壓力并隨它的變化而開大或關小其自身的小閥口，從而改變活塞上方控制室的壓力值，控制方閥閥盤的調節位置。
 |
|
| 序號 | 隔膜式 | 活塞式 | ||
| 部件名稱 | 選用材料 | 部件名稱 | 選用材料 | |
| 1 | 閥蓋 | 灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、黃銅 | 閥蓋 | 灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、黃銅 |
| 2 | 彈簧 | 彈簧鋼、不銹鋼 | 缸套 | 不銹鋼SS |
| 3 | 膜片壓板 | 灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、黃銅 | 活塞 | 球墨鑄鐵 |
| 4 | 膜片 | 丁腈尼龍強化橡膠、三元乙丙尼龍強化橡膠 | 密封圈 | 丁腈橡膠、三元乙丙橡膠 |
| 5 | 閥桿 | 2Cr13、不銹鋼2Cr13、SS | 閥桿 | 2Cr13、不銹鋼2Cr、SS |
| 6 | 閥盤 | 灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、銅 | 彈簧 | 彈簧鋼、不銹鋼 |
| 7 | O型密封圈 | 丁腈橡膠、三元乙丙橡膠 | 閥盤 | 球墨鑄鐵、碳鋼、不銹鋼、銅 |
| 8 | O型圈壓板 | 灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、銅 | 密封墊 | 丁腈橡膠、三元乙丙橡膠 |
| 9 | 閥座 | 銅合金、不銹鋼Cu-alloy、SS | 閥座 | 銅合金、不銹鋼Cu-alloy、SS |
| 10 | 閥體 | 灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 | 密封壓板 | 球墨鑄鐵、碳鋼、不銹鋼、銅 |
| 11 | 閥本 | 灰鑄鐵、球墨鑄鐵、碳鋼 | ||
● 100X~900X隔膜式
1、安全可靠性高。具有速閉、緩閉以及吸能腔三種消除水錘措施，而且動作聯鎖，不會產生誤動作。
2、無需操作控制。當水泵啟停時，巧妙地利用閥門兩端的介質及其壓力差作為驅動介質和控制動力，使閥門自動按水泵操作規程的要求進行動作。
3、無需專業調試。閥門動作不受液位高差和出水壓力以及水泵流量變化的影響，適應范圍廣。
4、基本無需維修，壽命長。
5、節能效果明顯。利用進口端的壓力進入下腔支撐膜片壓板及閥桿的重量，阻力損失小。
● YX活塞式
1. 閥體采用全通道、流線型設計，流體阻力較小、流量較大；
2. 閥體、閥蓋內外采用環氧樹脂粉體涂裝，可防止閥體、閥益的腐蝕；
3. 采用可拆卸閥座的技術，結構巧妙，維修更換方便(無須整臺閥門拆除)；
4. 在管路中可立式或臥式安裝，其可靠性不變；
5. 閥體、閥蓋、活塞缸連接處采用密封墊和密封環雙重保護；
6. 活塞缸采用導流孔，適當增加阻尼，使活塞運動更加平穩、靈活；
7. 全不銹鋼活塞缸、整體活塞、丁晴橡膠密封環，延長使用壽命。
1、水位控制閥。主要控制水池、水塔中的水位。
2、減壓閥。將較高進口壓力減小到某一需要的出口壓力，并依靠介質自身的能量，使出口壓力自動保持穩定的閥門。
3、水用安全閥（泄壓/持壓閥）。當給水管路系統中的壓力超過設定壓力時，閥門自動開啟泄壓，保護管線安全。
4、止回閥。安裝在給水系統的水泵出口，防止介質倒流，并消除水擊。
5、電動開關閥。以電磁閥作為先導閥，根據電信號，遙控開啟和關閉給水管路系統，可取代用來開啟和關閉的閘閥和蝶閥的大型電動裝置，并可實現遠程控制。
6、400X流量控制閥。將過大的流量限制在一個預定值，并將上游的高壓減為所需要的下游低壓。
7、800X壓差旁通平衡閥。用于空調系統供水管、回水管或集水器、分水器之間，控制供水管、回水管或集水器、分水器之間的壓差為設定值。
8、900X緊急關閉閥。用于消防用水與生活用水并聯的供水系統中，自動調配供水方向。
9、JM744X膜片式快開排泥閥。安裝在沉淀池底部池壁外，用以排除池底沉淀的泥沙和污物。
10、JM742X隔膜式池底卸泥閥。安裝在沉淀池的底部，排除池底的泥沙和污物。
● 其它情況
1、內泄漏→檢查密封件是否損壞，彈簧是否裝配不良
2、外泄漏→連接處松動或密封件已壞→緊螺絲或更換密封件
持壓泄壓閥選型首先應該依次遵循安全性，可靠性，適用性，經濟性四大原則，其次是根據六個方面的現場工況（即管道參數、流體參數、壓力參數、電氣參數、動作方式、特殊要求進行選擇）。
● 選型依據
1、根據管道參數選擇持壓泄壓閥的：通徑規格（即DN）、接口方式
1）按照現場管道內徑尺寸或流量要求來確定通徑（DN）尺寸；
2）接口方式，一般>DN50要選擇法蘭接口，≤DN50則可根據用戶需要自由選擇。
2、根據流體參數選擇持壓泄壓閥的：材質、溫度組
1）腐蝕性流體：宜選用耐腐蝕全不銹鋼；食用超凈流體：宜選用食品級不銹鋼材質電磁閥；
2）高溫流體：要選擇采用耐高溫的電工材料和密封材料制造的持壓泄壓閥，而且要選擇活塞式結構類型的；
● 選型原則
A、安全性
1、腐蝕性介質：宜選用全不銹鋼304或316L；中性介質，也宜選用球墨鑄鐵或碳鋼閥殼材料的持壓泄壓閥，否則，閥殼中常有銹屑脫落，尤其是動作不頻繁的場合。
2、持壓泄壓閥公稱壓力不超過閥腔內最高工作壓力。
B、適用性
1、型號的選擇 選擇持壓泄壓閥的型號，主要根據用途去選擇，當確定了用途、介質、溫度和工作壓力后，選擇所需要的型號。
2、結構型式的選擇 選擇持壓泄壓閥的結構型式，主要取決于管路系統中的水質。當水質比較差時，優先選用直流式中的膜片式結構，由于直流式的結構特點，閥座在閥體內腔呈傾斜狀態，水中的雜質不易停留在密封面上，因此不受水質的影響，始終能保證動作靈活。
C、可靠性
1、工作壽命，此項不列入出廠試驗項目，屬于型式試驗項目。為確保質量應選正規廠家的名牌產品。
2、工作制式：分長期工作制，反復短時工作制和短時工作制三種。對于長時間閥門開通只有短時關閉的情況，則宜選用常開電磁閥。
3、工作頻率：動作頻率要求高時，結構應優選直動式電磁閥，電源聽優選交流。
4、動作可靠性：嚴格地來說此項試驗尚未正式列入中國持壓泄壓閥專業標準，為確保質量應選正規廠家的名牌產品。有些場合動作次數并不多，但對可靠性要求卻很高，如消防、緊急保護等 ，切不可掉以輕心。特別重要的，還應采取兩只連用雙保險。
D、經濟性
它選用的尺度之一，但必須是在安全、適用、可靠的基礎上的經濟。
經濟性不單是產品的售價，更要優先考慮其功能和質量以及安裝維修及其它附件所需用費用。
更重要的是，一只持壓泄壓閥在整個自控系統中在整個自控系統中乃至生產線中所占成本微乎其微，如果貪圖小便宜錯選而造成損害群是巨大的。
