簡要介紹 :
簡要介紹 :

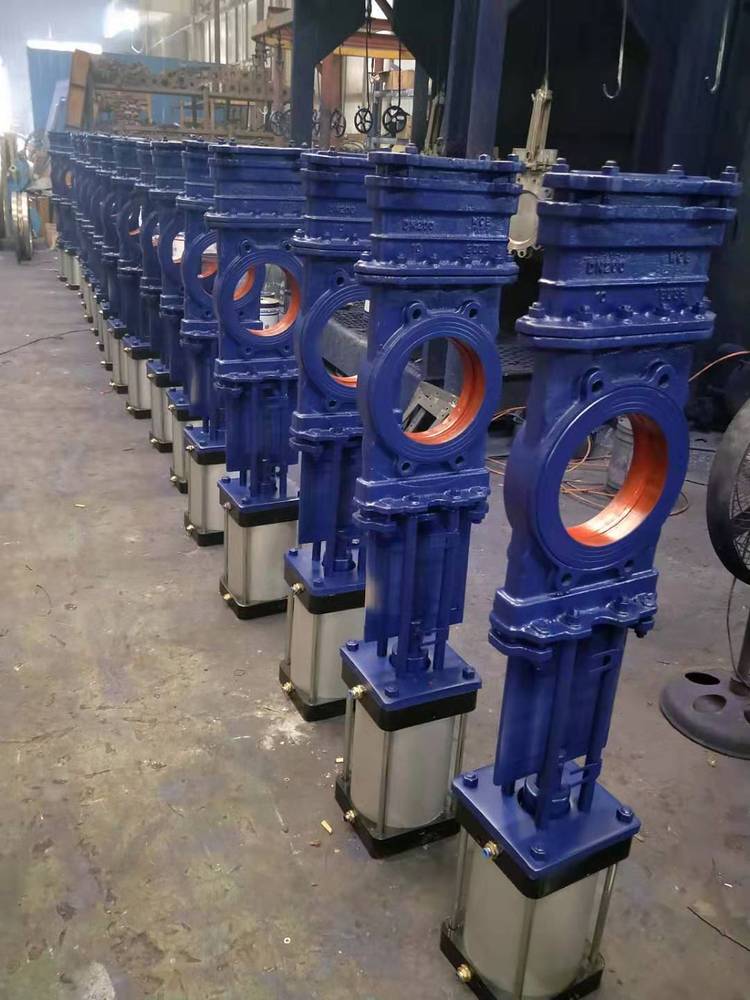

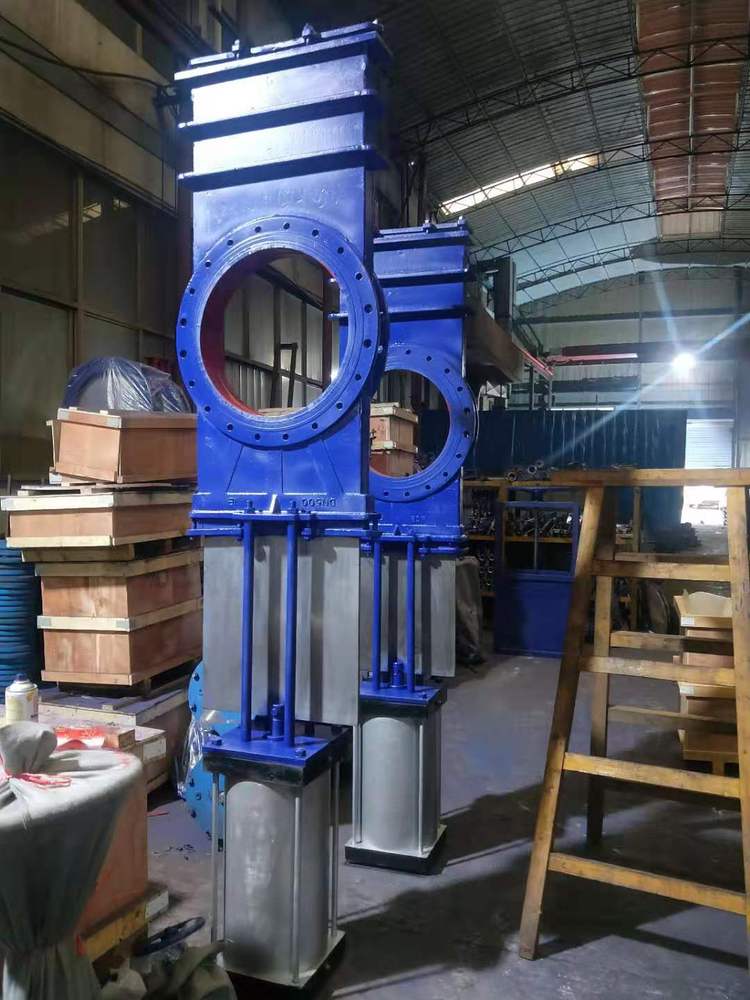

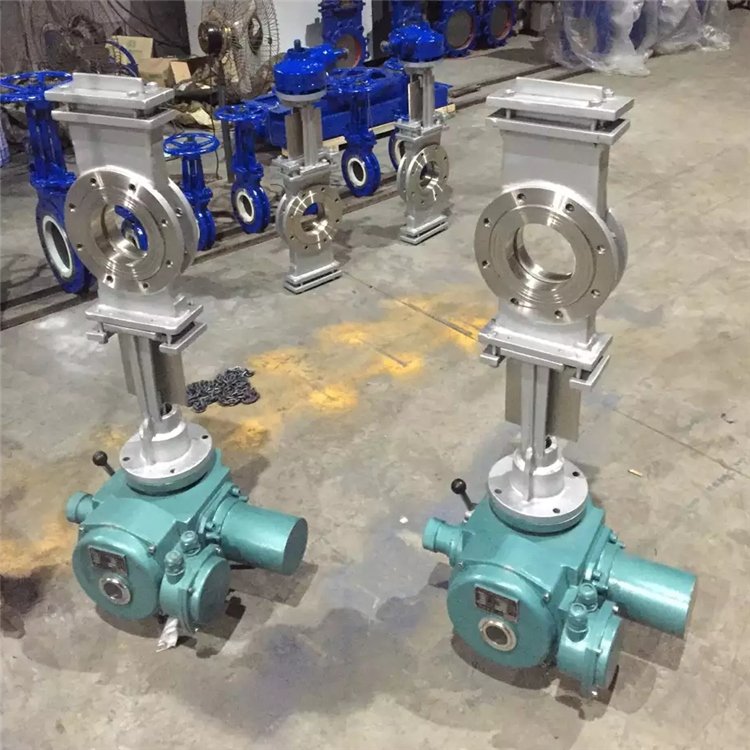

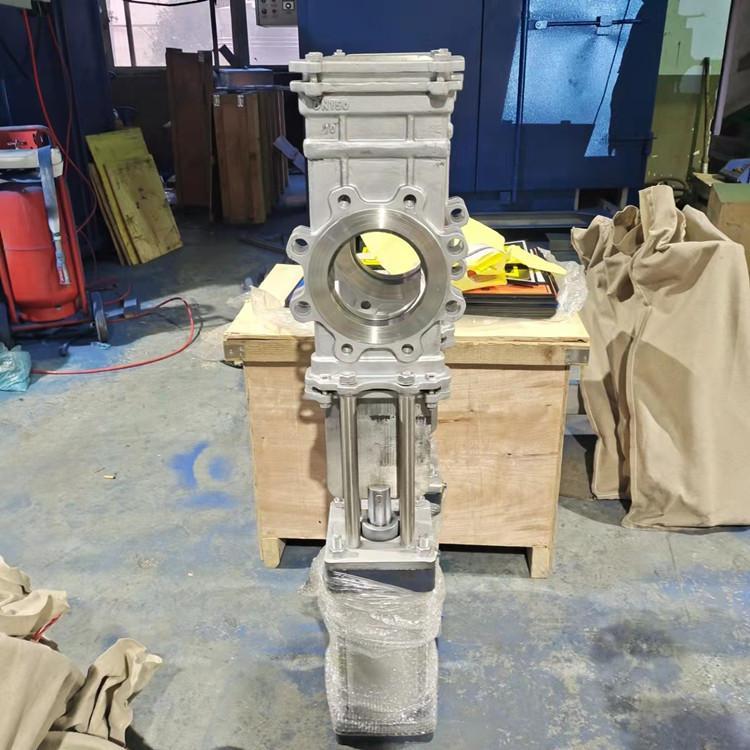

穿透式插板閥是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，適合粉體顆粒介質的管道中使用。
| 密封材料：金屬硬密封、橡膠軟密封 連接方式：對夾式 控制方式：手輪傳動,傘齒輪傳動,氣動,電動等 電氣連接：引線或接線盒式 使用電壓：標準AC220V、DC24V、其它電壓可選 閥體材質：碳鋼,不銹鋼304/316L 適用介質：物料、粉料、煤渣、水等 通徑范圍：DN50-1200mm 壓力范圍：1.0-1.6Mpa溫度范圍：≤200℃ 特殊選配：氣動三聯件 安裝提示：可根據需要任意安裝 | |
● 殼體材料的壓力-溫度等級按GB9131的規定。 | ● 支架與驅動裝置的連接尺寸按GB 12222的規定。 閥體采用WCB材料，按GB12229的規定。 閘板采用奧氏體不銹鋼（SS304）材料，按GB 12220、GB4237的規定。 閥桿采用1Cr13、2Cr13的材料，按GB12220的規定。 |
● 支架和填料壓蓋采用碳素鋼材料，按GB12229的規定。 | ● 對有效密封性能要求的，密封試驗的泄漏按1×mm/s計算。 |
穿透式插板閥密封結構可以分軟密封、硬密封結構。穿透式插板閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。根據客戶要求可配電磁閥、限位開關、過濾器等。適用于礦山電廠的選煤、排渣、食品、造紙、醫藥、化工等管路上，接通或截斷管路中的水泥漿、金礦粉、礦砂、爐渣、煤泥、紙漿、木漿、尾礦、纖維、粉塵、化學品處理污水、沉淀池、瀝青、料倉出口等介質。
1、閥門采用整體式設計，，流體阻力小，操作靈活方便。
2、穿透式插板閥螺桿傳動采用雙平面軸承設計，使得傳動摩擦力大大減少，從而閥門開啟輕便順暢。
3、刀閘閥密封座采用可動式密封，且采用O形圈預緊提供預緊力使密封座緊貼閥瓣，泄露量大大減少，對在長期使用中密封副的磨損有自動補償功能提高了使用壽命。
4、固定導向爪，無凹槽設計，不易引起介質積存或卡阻。
5、閥座可根據介質和工況的需要，選擇金屬硬密封或軟密封：閘板采用表面鍍鉻或離子氮化處理，使閘板更耐磨，密封面使用壽命更長；軟密封可選PTFE閥座或增強PTFE閥座或三元乙丙、NBR，密封性好，耐腐蝕。
6、介質適應范圍廣：良好的密封性能和經濟實用性強，操作可手動、氣動、電動，實用范圍非常廣。
。
● 性能方面
1.閥門控制可做就地和遠程控制，還可以按照用戶的要求實現遠程位置顯示及遠程集控。
2.重量輕：本體采用碳鋼或不銹鋼制成，重量較傳統閘閥重量減輕約20%-30%，安裝維修方便。
3. 使用該閥門能提高輸送管路系統的關閉密封性能，對提高生產效率，保護環境將起到積極的推進作用。
4.密封面采用高耐磨，耐腐蝕陶瓷材料，采用鑲嵌技術，耐腐蝕性高，耐磨性好，從而使得閥門壽命長。
● 安裝說明
1. 刀型閘閥安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2. 各連接部位螺栓，要求均勻擰緊；
3. 檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4. 用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5. 用戶在安裝閥門時，必須預留閥門驅動的必要空間；
6. 驅動裝置的接線須按線路圖進行；
7. 刀閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。
● 日常維護
1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置, 手輪在頂部 ）。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 ）。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用, 每月至少潤滑一次
一單元_閥門類型代號
閥門類型 | 代號 |
刀閘閥 | PZ |
二單元_驅動方式代號
驅動方式 | 代號 | 驅動方式 | 代號 |
電動 | 9 | 氣動 | 6 |
渦輪 | 3 | 手動 | 省略 |
液動 | 7 | 正齒輪 | 4 |
三單元_連接形式代號
連接形式 | 代號 | 連接形式 | 代號 |
法蘭 | 4 | 對夾 | 7 |
四單元_結構形式代號
結構形式 | 代號 | |
密封型/非密封型 | 單閘板 | 3 |
五單元_密封面或襯里材料代號
密封面或襯里材料 | 代號 | 密封面或襯里材料 | 代號 |
錫基軸承合金（巴氏合金） | B | 尼龍塑料 | N |
搪瓷 | C | 滲硼鋼 | P |
滲氮鋼 | D | 襯鉛 | Q |
氟塑料 | F | 奧氏體不銹鋼 | R |
陶瓷 | G | 塑料 | S |
Cr13系不銹鋼 | H | 銅合金 | T |
襯膠 | J | 橡膠 | X |
蒙乃爾合金 | M | 硬質合金 | Y |
注：閥門密封副材料為閥門的本體材料時，密封材料代號用“W”表示
六單元_公稱壓力
公稱壓力的數值用阿拉伯數字表示單位PN，它是MPa的10倍
七單元_閥體材料代號
閥體材料 | 代號 | 閥體材料 | 代號 |
碳鋼 | C | 球墨鑄鐵 | Q |
Cr13系不銹鋼 | H | 0Cr17Ni12Mo2系不銹鋼 | R |
1Cr5Mo鉻鉬鋼 | I | 00Cr17Ni14Mo2系不銹鋼 | RL |
15CrMo鉻鉬鋼 | H | 塑料 | S |
可鍛鑄鐵 | K | 銅及銅合金 | T |
鋁合金 | L | 鈦及鈦合金 | Ti |
0Cr18Ni9系不銹鋼 | P | 鉻鉬釩鋼 | V |
00Cr19Ni10系不銹鋼 | PL | 灰鑄鐵 | Z |
例：SCZ973H-10C
SCZ為穿透式插板閥，9為電動，7為對夾連接，3為單閘板，H為合金鋼密封，10為公稱壓力1.0MPa，C為碳鋼閥體。
