上海能恩閥門有限公司成立于中華人民共和國2010年，長期從事【Y42X彈簧薄膜式減壓閥】產品的工程配套服務至今已十載有余，所有【減壓閥】系列產品均符合國家生產、測試標準。出廠標配銘牌及合格證，必要時亦能提供第三方檢測結果報告。如果您對我們的產品感興趣請您致電021-31006711、31006722、31006733。
Y42X彈簧薄膜式減壓閥產品概述：
Y42X彈簧薄膜式減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。本產品在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。本產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。
型號：Y42X | 公稱通徑：15mm-500mm | 使用壓力：1.6Mpa~10.0Mpa |
連接方式：法蘭連接 | 形式：彈簧式 | 主要功能：起減壓保護作用 |
使用介質：水管道 | 材質：碳鋼.不銹鋼 | 標準：機械部標準或定做非標 |
主要技術參數：
公稱壓力(Mpa) | 1.0 | 1.6 | 2.5 |
殼體試驗壓力(Mpa)* | 1.5 | 2.4 | 3.75 |
密封試驗壓力(Mpa) | 1.0 | 1.6 | 2.5 |
最高進口壓力(Mpa) | 1.0 | 1.6 | 2.5 |
出口壓力范圍(Mpa) | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 |
壓力特性偏差(Mpa)△P2P | GB12244-1989 | ||
流量特性偏差(Mpa)P2G | GB12244-1989 | ||
滲漏量 | 0 | ||
工作溫度 | 0℃-80℃ | ||
主要零件材料：
零件名稱 | 零件材料 |
閥體閥蓋底蓋 | WCB |
閥座 | 2Cr13 |
閥瓣 | 2Cr13 |
閥桿 | 2Cr13 |
缸套 | 2Cr13/25(鍍硬鉻) |
活塞 | 2Cr13 |
O型圈 | 丁腈橡膠 |
密封圈 | 丁腈橡膠 |
膜片 | 夾織物丁腈橡膠 |
調節彈簧 | 60Si2Mn |
流量系數：
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |

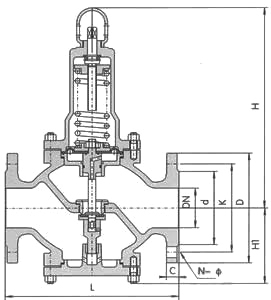

主要外形尺寸：
型號 | 公稱壓力PN(Mpa) |
公稱通徑 | 尺寸 (mm) | |||||||
L | H1 | H2 | H | D1 | D2 | Z-фd | Kg | |||
Y42X-16 | 1.6 | 20 | 160 | 89 | 220 | 105 | 75 | 55 | 4-14 | 11 |
25 | 180 | 101 | 335 | 115 | 85 | 65 | 4-14 | 13.5 | ||
32 | 200 | 107 | 345 | 135 | 100 | 78 | 4-18 | 17 | ||
40 | 220 | 113 | 370 | 145 | 110 | 85 | 4-18 | 20.5 | ||
50 | 250 | 120 | 370 | 160 | 125 | 100 | 4-18 | 23 | ||
65 | 280 | 125 | 370 | 180 | 145 | 120 | 4-18 | 26 | ||
80 | 310 | 140 | 460 | 195 | 160 | 135 | 8-18 | 38.5 | ||
100 | 350 | 150 | 520 | 215 | 180 | 155 | 8-18 | 40.5 | ||
125 | 400 | 190 | 560 | 245 | 210 | 185 | 8-18 | 56 | ||
150 | 450 | 205 | 580 | 280 | 240 | 210 | 8-22 | 90 | ||
200 | 550 | 220 | 630 | 335 | 295 | 265 | 12-22 | 106 | ||
250 | 600 | 270 | 750 | 405 | 355 | 320 | 12-25 | 145 | ||
300 | 800 | 310 | 780 | 460 | 410 | 375 | 12-25 | 330 | ||
350 | 850 | 390 | 850 | 520 | 470 | 435 | 16-25 | 505 | ||
400 | 900 | 420 | 925 | 580 | 525 | 480 | 16-30 |
| ||
Y42X-25 | 2.5 | 20 | 160 | 89 | 220 | 105 | 75 | 55 | 4-14 | 12 |
25 | 180 | 101 | 335 | 115 | 85 | 65 | 4-14 | 15 | ||
32 | 200 | 107 | 345 | 135 | 100 | 78 | 4-18 | 18.5 | ||
40 | 220 | 113 | 370 | 145 | 110 | 85 | 4-18 | 22 | ||
50 | 250 | 120 | 370 | 160 | 125 | 100 | 4-18 | 25 | ||
65 | 280 | 125 | 370 | 180 | 145 | 120 | 4-18 | 28 | ||
80 | 310 | 140 | 460 | 195 | 160 | 135 | 8-18 | 41 | ||
100 | 350 | 150 | 520 | 230 | 190 | 160 | 8-23 | 60 | ||
125 | 400 | 200 | 560 | 270 | 220 | 185 | 8-25 | 97 | ||
150 | 450 | 210 | 580 | 300 | 250 | 218 | 8-28 | 114 | ||
200 | 550 | 245 | 630 | 360 | 310 | 278 | 12-25 | 153 | ||
如有需要請參照以下減壓閥調壓步驟：
1、關閉減壓閥前的閘閥，開啟減壓閥后的閘閥，制造下游低壓環境將調節螺釘按逆時針旋轉至最上位置（相對最低出口壓力），然后關閉減壓閥后閘閥；
2、慢慢開啟減壓閥前的閘閥至全開；
3、順時針慢慢旋轉調節螺釘，將出口壓力調至所需要的壓力（以閥后表壓為準），調整好后，將鎖緊；
4、螺母鎖緊打開減壓閥后閘閥；
5、如在調整時出口壓力高于設定壓力，須從第一步開始重新調整，即只能從低壓向高壓調。
減壓閥訂貨注意事項：
減壓閥選型時應注意口徑,使用介質,閥前壓力,閥后壓力,閥后設定壓力,最大流量/每小時,確定閥門尺寸,連接方式,法蘭標準,最大行程,開啟行程,流量調節比,壓力波動（精度）壓力,溫度對應比,最大耐溫,閥體材質,壓力等,內泄漏率,內部閥體結構,工作原理,安裝說明等相關技術資料.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數。
