產品概述：
SARH緩沖型污水復合式排氣閥在傳統污水復合式排氣閥基礎上底部加設了緩沖機構，廣泛適用于排水管線的進排氣。特別對于管線走向起伏較大、系統啟停頻繁易產生斷流彌合及水柱分離的工況尤為適用。本閥用以排出管線中大量集結的空氣，同時把管線較高處集結的微量空氣排放至大氣中，以提高管線及水泵使用效率。當水泵停機時吸入大量空氣，防止管線發生真空破壞。SARH型排氣閥在保持高速排氣同時具有防水錘及防止排氣閥關閉瞬間污水外噴功能。考慮到污水特點，采用浮球通過頂塞直接作用在輕型球面活塞結構，使關閉水位下降，雜質漂浮物遠離密封面，閥體底部設置球閥，便于沖洗閥體內雜質。

產品參數：
公稱通徑：DN50-DN200
公稱壓力：1.0MPa
適用介質：清水、污水
適用溫度：0-70℃
閥體材質：球鐵、不銹鋼
水關閉壓力：≤0.01
空氣節流壓差：≥0.005
法蘭標準：GB/T 17241.6

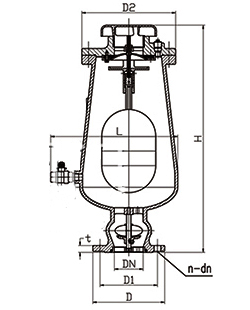

產品尺寸：

DN	D	D1	n-dn	t	H	L
50	165	125	4-19	19	500	290
80	200	160	8-19	19	633	355
100	220	180	8-19	19	760	430
150	285	240	8-23	19	950	541
200	340	295	8-23	20	1210	644

產品零部件材質：

序號	名稱	材質	序號	名稱	材質
1	閥體	QT450-10	2	浮球	不銹鋼
3	活塞	不銹鋼	4	閥蓋	QT450-10
5	密封座	NBR	6	緩沖浮子	聚丙烯
7	支架	QT450-10	-	-	-

產品口徑選擇：
當管道內水流速在1.2-2.4m/s之間，可采用下表緩沖型污水復合式排氣閥口徑(也可根據經驗以輸水管線管徑1/8選用)

DN	50	80	100	150	200
Q(m3/h)	220-740	650-1600	1300-3100	3000-7500	7300-15000



產品工作原理：

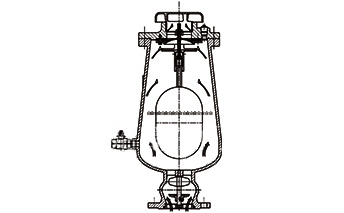

管道沖水時，初始大量排氣，下緩沖裝置浮子不動作，使低壓差通暢。

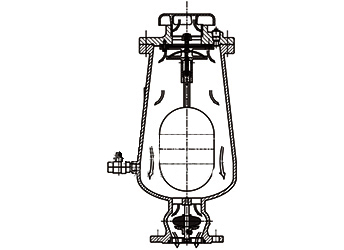

隨著管道內輸水量的增加，排氣量也增加。在緩沖浮子上形成一定壓差，浮子升起節流排氣，最終水節流后，浮球緩閉防水錘。

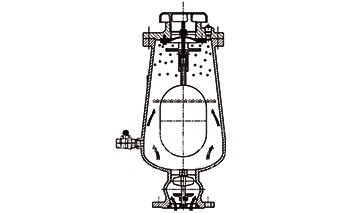

水流經緩閉沖節流后，排氣閥浮球浮起關閉，溶解空氣聚集，通過小孔微量排氣。

當停水時，全流量大量吸氣，下緩沖裝置浮子及浮球復位。



產品應用：

SARH緩沖型污水復合式排氣閥是專門設計應用于污水系統或含有大量雜質的輸水管道系統中的空氣閥，相較于SCAR污水復合式排氣閥來說多增設了排污球閥，可將閥內雜質及污水排出閥外，不會因?yàn)殚y內雜質過多從而導致排氣口堵塞。
