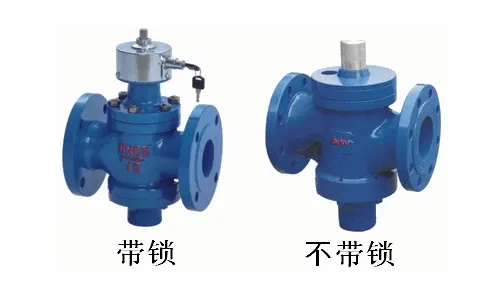

流量平衡閥亦稱自力式流量控制閥，是一種直觀簡便的流量調節控制裝置，適用于小區集中供熱管網改造系統中。管網中應用流量平衡閥，可直接根據設計來設定流量，閥門可在水的作用下自動消除管線的剩余壓頭及壓力波動所引起的流量偏差，無論系統壓力怎樣變化均可保持設定流量不變。流量平衡閥的這些功能使管網流量調節一次完成，把調網工作變?yōu)楹唵蔚牧髁糠峙洌行У亟鉀Q管網的水力平衡失調問題。
| 密封形式：軟密封 連接方式：螺紋，法蘭式 控制方式：自動 特性曲線：等百分比 閥門作用：降低噪音，平衡阻力 閥體材質：碳鋼,不銹鋼304/316L 適用介質：水、油和其它液體 通徑范圍：DN10-600mm 壓力范圍：1.0-1.6Mpa 溫度范圍：≤120℃ 安裝提示：可根據需要任意安裝
|  |
GB/T 196 普通螺紋 基本尺寸
GB/T 197 普通螺紋 公差
GB/T 1047 管道元件的公稱通徑
GB/T 1048 管道元件的公稱壓力
GB/T 3098 緊固件機械性能
GB/T 3280 不銹鋼冷軋鋼板
GB/T 6739 涂膜硬度鉛筆測量法
GB/T 7306. 2 55°密封管螺紋第二部分圓錐內螺紋與圓錐外螺紋
GB/T 8923 涂裝前鋼材表面銹蝕等級和除銹等級
GB/T 9286 色漆和清漆 漆膜的規格試驗
GB/T 9969. 1 工業產品使用說明書 總則
GB/T 12220 通用閥門 標志
GB/T 12225 通用閥門 銅合金鑄件技術條件
GB/T 12227 通用閥門 球墨鑄鐵件技術條件
GB/T 13927 通用閥門 壓力試驗
GB/T 16589 硫化橡膠分類 橡膠材料
GB/T 17219 生活飲用水輸配水設備及防護材料的安全性評價標準
GB/T 17241. 6 整體鑄鐵管法蘭
GB/T 17241. 7 鑄鐵管法蘭 技術條件
HG/T 3091 橡膠密封件 給排水管及污水管道用接口密封圈 材料規范
JB/T 308 閥門 型號編制方法
JB/T 7928 通用閥門 供貨要求
平衡閥屬于調節閥范疇，其工作原理是通過改變閥芯與閥座的間隙（即開度）來改變流體流經閥門的流通阻力，達到調節流量的目的。平衡閥用于規模較大的供暖和空調水系統，可有效保證管網靜態水力及熱力平衡，消除環路中近熱遠冷的水平失調的現象，適應系統質調節或量調節的需求，實現節能目的。GB50736第5.9.3條規定，集中供暖系統的建筑物熱力入口應根據水力平衡要求和供暖系統的調節方式選擇水力平衡裝置。（注：JGJ26規定：室外管網應進行水力平衡計算，且應在熱力站和建筑物熱力入口處設置水力平衡裝置。）
● 靜態平衡閥的工作原理:通過改變閥芯與閥座之間的間隙(開度)，改變流經閥門的流阻，達到調節流量的目的。它的作用對象是系統的阻力，能按照設計計算的比例均衡分配新水量，各支路同時按比例增減，仍滿足當前氣候下部分負荷的流量需求，從而起到熱平衡的作用。
● 動態平衡閥的工作原理:通過改變平衡閥閥芯的流通面積來適應閥前后的變化，從而達到控制流量的目的。
1、靜態平衡閥
靜態平衡閥具有良好的流量調節特性、開度顯示和鎖定功能，其調節性能一般包括接近線性和對數（等百分比）特性曲線。用靜態水力平衡閥對系統進行調試，能夠?qū)崿F(xiàn)設計要求的水力平衡，但當系統中壓差發生變化時，不能隨系統變化而改變阻力數。靜態平衡閥除具有水力平衡功能外，還可取代一個熱力入口處設置的用于檢修系統手動閥，起關斷作用。靜態平衡閥既可安裝在供水管上，也可安裝在回水管上，但出于避免氣蝕與噪聲等因素的考慮，宜安裝于回水管上。當采用靜態平衡閥時，應根據閥門流通能力及兩端壓差，選擇確定平衡閥的直徑與開度。舊系統改造可按管徑配用同口徑的平衡閥，直接以平衡閥取代原有的截止閥或閘閥，但需要作壓降校核計算。
 |
| 靜態平衡閥結構圖 |
 |
| 靜態平衡閥零部件 |
 |
| 靜態平衡閥安裝 |
2、自力式流量控制閥
自力式流量控制閥，簡稱流量控制閥，是通過自力式動作無需外界動力驅動，在某個壓差范圍內自動調節閥門的流通面積保持流量恒定的調節閥。在大中型供熱系統中，每個支路負責一個區域的許多用戶的供熱，在各個支路上設置流量控制閥，用以分配流量，并切斷支路間的干擾。應該指出，如果被控對象是一個支路，支路上有多個用戶（或末端設備），那么裝設流量控制閥，將使支路內部的干擾增強。因此，對于具有多個用戶，且各用戶經常進行流量調節的支路，不能裝設流量控制閥？梢姡髁靠刂崎y不能用于變流量系統，隨著變流量系統的增多，流量控制閥的適用場合有所減少。
 |
| 靜態平衡閥結構圖 |
 |
| 靜態平衡閥零部件 |
 |
| 靜態平衡閥安裝 |
3、自力式壓差控制閥
自力式壓差控制閥，簡稱壓差控制閥，是通過自力式動作，不需要外界動力驅動，在某個壓差范圍內自動控制壓差保持恒定的調節閥。壓差控制閥按照安裝在供水管還是回水管分為供水式和回水式，不可替代。閉式水系統的每個支路裝設壓差控制閥，可以使支路供水和回水間的壓差基本恒定，一方面隔斷了不同支路間的干擾，另一方面減弱了被控支路內各個用戶間的干擾，提高了系統的穩定性。對于分戶熱計量的供暖系統，強調用戶的自主調節，又必須考慮盡量減輕各用戶間的調節干擾，如在分戶熱計量的供暖系統的各組立管上設置壓差控制閥，既切斷了各組立管之間的干擾，也減弱了每組立管上各戶內系統之間的調節干擾。 所以，當室內供暖系統為變流量系統時，不應設置自力式流量控制閥，是否設置自力式壓差控制閥，應通過計算熱力入口的壓差變化幅度確定。
 |
| 靜態平衡閥結構圖 |
 |
| 靜態平衡閥零部件 |
 |
| 靜態平衡閥安裝 |
4、帶電動自控功能的動態平衡閥
由于對動態平衡閥的誤解，往往誤認為平衡閥也可以調節空調或供暖負荷，用平衡閥取代電動三通閥或二通閥。實際上，動態平衡閥僅僅起到水力平衡的作用，不能代替電動三通閥或二通閥進行負荷變化的調節。如果要實現水力平衡與負荷調節合二為一，應選用帶電動控制功能的動態平衡閥，如動態平衡電動調節閥和動態平衡電動二通閥。該型閥門相當于電動調節閥和壓差控制閥的組合，由電動可調部分和水力自動調節部分組成，前者依據負荷變化進行調節，后者根據不同的壓差調節閥芯開度，適用于系統負荷變化較大的變流量系統。
 |
| 電動動態平衡閥 |
 |
| 電動二通閥 |
 |
| 電動三通閥（合流，分流） |
注：動態平衡電動調節閥的原理是用壓差控制閥直接控制電動調節閥進出口的壓差恒定，一般裝設在空調機組冷凍水的進口或出口，以切斷與其他機組或支路之間的干擾，同時由于恒定了電動調節閥兩端壓差，閥權度始終為1，流量特性不會畸變，有較好的調節效果；動態平衡電動二通閥的原理是用壓差控制閥直接控制電動二通閥進出口的壓差恒定，一般裝設在風機盤管冷凍水的進口或出口，以切斷各風機盤管之間的干擾。
● 平衡差值
平衡閥在某些行業中的應用，是由于介質(各類可流動的物質)在管道或容器的各個部分存在較大的壓力差或流量差，為減小或平衡該差值，在相應的管道或容器之間安設閥門，用以調節兩側壓力的相對平衡，或通過分流的方法達到流量的平衡。
● 平衡壓力
平衡閥可以用于平衡兩邊的壓力，實現用水的安全。這是很重要的平衡閥的作用，也是我們最常用的一個方面。平時用的供水系統就是通過平衡閥來調節兩邊的壓力，可以實現自由供水，既安全又方便。
● 控制流量流速
平衡閥還可以調節流量和流速，實現更好的生產效果。這個平衡閥的作用也是很重要的，尤其是在生產領域中，對于液體流量的控制是很關鍵的問題。在工業生產中，對于液體流量的控制是很重要的，這對于生產效果的意義非常大。有了平衡閥，我們的生產就更有保證，而且使用起來也很方便。
● 承載功能
平衡閥還可以實現承載的功能，如果對流量或者是流速需要統計的話，可以把相關的設備安裝在平衡閥上。這是平衡閥的作用中非常特殊的一個，也是比較常見的一個用途。無論是生產還是生活中，想知道水流的多少以及速度，可以加載一個測試工具，把它放在平衡閥上就可以實現。
a 理想的調節性能；
b 優秀的截止功能；
c 精確到1/10圈的開啟狀態顯示；
d 理論流量特性曲線為等百分比特性曲線；
e 國家專利型啟閉鎖定裝置；
f 對應每個整圈都有因定的流量系數，調試中只要測量出閥門兩端壓差，就可以方便計算出流經閥門的流量；
g 聚四氟乙烯和硅膠密封，密封性能可靠；
h 內部元件采用YICr18Ni9或銅合金制造，抗腐蝕能力強，使用壽命長；
i 內升降閥桿，無須預留操作空間。
j 它是一種組合閥。
k 其中的ZLF自力式平衡閥是一種利用介質本身的壓力變化來進行自我調控，從而保持流經該被控系統的流量不變的閥門，具有流量指示，可在線調節，適用于供熱及空調系統等非腐蝕性介質。運行前一次性測試調節，可使系統流量自動互定在預先設置的設定直，該閥門流量調節準確，操作簡單，運行平穩，性能可靠，使用壽命長。
l 平衡閥即數字鎖定平衡閥，屬靜態平衡閥。
m 平衡閥的流量特性為線性或等百分比特性。在管網上安裝平衡閥，通過儀表監測，調節閥門開度，使管網系統達到設計工況，實現靜態水力平衡。
n 鍋爐或冷水機組在并聯安裝時，如機組數量較多、或型號不同、或阻力不平衡，將使機組不能在高效點運行，影響機組發揮最大效能。這種情況下，宜在每臺鍋爐或冷水機組處安裝平衡閥，使每臺機組都能達到設計出力，保證每臺機組安全、正常運行。冷水機組連接多臺冷卻塔時，每臺冷卻塔也宜安裝平衡閥。
o 在熱電廠或鍋爐房向若干熱力站供熱水的系統中，為使各熱力站獲得要求的水流量，應在各熱力站的一次環路側安裝平衡閥。
p 小區供熱管網往往由一個鍋爐房或熱力站向若干幢建筑物供熱。由總管、干管和各支干管與建筑物管路入口相連的支管組成。由于每幢建筑物距離熱源遠近不同，如果缺乏有效設備來消除近環路的剩余壓頭，將使流量分配不符合設計要求，造成近端過熱，遠端過冷。應在每條支干管和每條支管上安裝平衡閥，保證各支干管和各幢建筑物之間的流量平衡。
q 設計時應進行水系統阻力平衡計算，各并聯環路之間（不包括共同段）的計算壓力損失相對差額，不應大于15%。
r 應按照計算的資用壓頭和通過流量來選擇平衡閥，而不應直接按照管徑選擇閥門規格。
s 在設有平衡閥的位置宜在圖紙上標出設計流量和工作壓力范圍。
t 選用可以起關斷作用的平衡閥，可不再增設關斷閥門。
平衡閥操作復雜，調節時需配備智能儀表，即使有專業的技術人員用戶流量的藕合現象也很難使用戶平衡閥達到平衡狀態。利用閥門KV值及閥門曲線來確定閥門開度的方靜態平衡閥是常用的老水力平衡產品，它適合以熱源為主變流量的系統。調節時各用戶間流量相互藕合作用，真正的把龐大的熱用戶調節平衡是很難實現的。選擇平衡閥有一個重要的參數Kv，即平衡閥的閥門系數。其定義是：當平衡閥全開，閥門前后壓差為1kgf/cm2時，流經平衡閥的流量，m3/h。平衡閥全開時的閥門系數相當于普通閥門的流通能力。如果平衡閥開度不變，則Kv不變，也即Kv由開度決定。通過實測獲得不同開度下的Kv值，平衡閥就可以作為定量調節流量的節流元件。若已知設計流量和平衡閥前后壓差，可由下式求得Kv值：
式中Kv---平衡閥的閥門系數；
q---平衡閥的設計流量，m3/h；
α---系數，由廠家提供；
△p---平衡閥前后壓差，kPa。
根據計算得出的Kv，查找廠家提供的平衡閥的閥門系數數值，選擇符合要求規格的平衡閥。應當指出，按照管徑選擇同等公稱管徑規格的平衡閥是錯誤的做法。
對于用戶側變流量的系統，當負荷過小時，其閥權度也會很小，此時的靜態平衡閥的平衡作用將會失效，若使其與自力式壓差控制器聯合使用，將是一種經濟且理想的方案？照{(diào)末端設備采用電動二通閥的變流量水系統，應注意以下幾點：
① 末端設備采用電動二通閥，各分支環路設置靜態平衡閥，不應設置動態平衡閥。
② 空氣處理機組可設置動態平衡電動調節閥。
③ 末端設備設置動態平衡電動二通閥或調節閥后，不應再設置電動二通閥。
● 安裝使用要點1
1)供回水環路建議安裝在回水管路上，當然具體視廠家產品說明書而定；安裝在水泵總管上的平衡閥，宜安裝在水泵出口段下游，不宜安裝于水泵吸入口，以防止壓力過低，引起水泵汽蝕現象。
2)盡可能安裝在直管段上，其安裝位置應保證閥門前后有足夠的直管段，閥前不應小于5倍管徑，閥后不應小于2倍管徑。
3)新系統與原有系統水流量的平衡，系統增設（或取消）環路時，應重新調試整定；
4)不應隨意變動平衡閥的開度；安裝平衡閥后不必再安裝截止閥。
● 安裝使用要點2
1)平衡閥可安裝在回水管路上，也可安裝在供水管路上。如系統壓力可滿足要求，建議將平衡閥安裝在水溫較低的回水管路上。
2)平衡閥可水平安裝，也可垂直安裝。
3)手柄上的開度指示數字應朝向調試人員能夠看得見的方位，以方便操作。閥體上的測量接頭前不應有障礙物，以免在調試時無法連接調試儀表。在吊頂內安裝時，應使手柄的方向朝下。
4)安裝位置需要按照設備要求設置直管段，通常為6倍管徑。
5)不應隨意變動平衡閥開度。管網系統安裝的平衡閥經調試后，為保持系統的平衡狀態，在系統正常運行過程中，不應隨意變動平衡閥的開度，特別是不應變動開度鎖定裝置。
● 安裝使用要點3
1)取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
2)帶執行機構平衡閥安裝前應按規定的信號（電或氣）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
3)準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球芯）。
4)在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
5)本類閥應安裝在管道的水平方向或垂直方向。
6)安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
7)與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
8)平衡閥的主要特點是本身結構緊湊，密封可靠，結構簡單，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維護，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。平衡閥閥體可以是整體的，也可以是組合式的。
