截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。按連接方式分為三種：法蘭連接、絲扣連接、焊接連接。從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
● GB/T 12233-2006《通用閥門鐵質截止閥與升降式止回閥》 | ● GB/T 587-2008《船用法蘭青銅截止閥》 |
● DL/T531-1994(2005復審)《電站高溫高壓截止閥、閘閥技術條件》 | ● JB/T7747-1995《針形截止閥標準》
|
截止閥只許介質單向流動，安裝時有方向性。其方向性為低進高出。截止閥的密封副由閥瓣密封面和閥座密封面組成，閥桿帶動閥瓣沿閥座的中心線作垂直運動。截止閥是利用閥桿扭力給密封面向下壓力，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質的流入或者用來調節介質的流速。
● 從結構上來說,截止閥比前者簡單,便于制造和維修。其特點可分為以下幾點：
(1)截止閥結構比閘閥簡單，制造與維修都較方便。
(2)密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
(3)啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
(4)啟閉力矩大、啟閉較費力，啟閉時間校長。
(5)流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
(6)介質流動方向公稱壓力PN≤16MPa時，一般采用順流，介質從閥瓣下方向上流；公稱壓力PN≥20MPa時，一般采用逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動方向。
(7)全開時閥瓣經常受沖蝕。
● 波紋管截止閥與普通截止閥比較：
1、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏,并符合國際密封標準。
2、沒有流體損失，降低能源損失，提高工廠設備安全。
3、使用壽命長，減少維修次數，降低經營成本。
4、堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件。
5、氣體介質閥座采用PTFE軟密封材料提高本閥的密封性。
6、耐高溫≤425℃閥座采用錐面硬密封。達到氣密性能零泄漏。
隨著人工成本的不斷上漲減輕勞動力是越來越多的企業所希望的，有這樣的波紋管截止閥可以讓工人開關更輕松產品使用的壽命更長密封性能更好的產品，有理由相信它的前景會越來越廣闊。
● 電動截止閥的特點：
1．流體阻力小，其阻力系數與同長度的管段相等。
2．結構簡單、體積小、重量輕。電動截止閥
3．緊密可靠，閘閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維修方便，閘閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
截止閥選用原則：
1、高溫、高壓介質的管路或裝置上宜選用截止閥。如火電廠、核電站，石油化工系統的高溫、高壓管路上。
2、管路上對流阻要求不嚴的管路上。即對壓力損失考慮不大的地方。
3、小型閥門可選用針閥、儀表閥、取樣閥、壓力計閥等。
4、有流量調節或壓力調節，但對調節精度要求不高，而且管路直徑又比較小，如公稱通經≤50mm 的管路上，宜選用。
5、合成工業生產中的小化肥和大化肥宜選用公稱壓力PN160 公稱壓力16MPa 或PN320 公稱壓力32MPa 的高壓角式截止閥或高壓角式節流閥。
6、氧化鋁拜耳法生產中的脫硅車間、易結焦的管路上，易選用閥體分開式、閥座可去處的、硬質合金密封副的直流式截止閥或直流式節流閥。
7、城市建設中的供水、供熱工程上，公稱通經較小的管路，可選用截止、平衡閥或柱塞閥，如公稱通經小于150mm的管路上。
在開啟和關閉過程中，由于閥瓣于閥體密封面間的摩擦力比閘閥小，因而耐磨。 開啟高度一般僅為閥座通道直徑的1/4，因此比閘閥小的多。 通常在閥體和閥瓣上只有一個密封面，因而制造工藝性比較好，便于維修。公稱壓力或壓力級：PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K公稱通徑或口徑：DN10～500、NPS 1/2 ～36" 連接方式：法蘭、對焊、螺紋等適用溫度：-196℃～700℃ 驅動方式：、氣動、電動、液動、氣液聯動、閥體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。

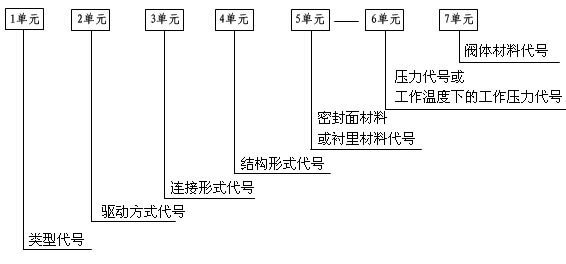

一單元．閥門類型代號
| 閥門類型 | 代號 |
| 截止閥 | J |
二單元．驅動方式代號
| 驅動方式 | 代號 | 驅動方式 | 代號 |
| 電動 | 9 | 氣動 | 6 |
| 齒輪 | 4 | 手動 | 省略 |
三單元．連接形式代號
| 連接形式 | 代號 | 連接形式 | 代號 |
| 法蘭 | 4 | 焊接 | 6 |
| 螺紋 | 1 |
四單元．結構形式代號
| 結構形式 | 代號 |
| 直通式 | 1 |
| 三通式 | 3 |
| 直角式 | 4 |
| 直流式 | 5 |
| 平衡式 | 6 |
五單元．密封面或襯里材料代號
| 密封面或襯里材料 | 代號 | 密封面或襯里材料 | 代號 |
| 錫基軸承合金（巴氏合金） | B | 尼龍塑料 | N |
| 搪瓷 | C | 滲硼鋼 | P |
| 滲氮鋼 | D | 襯鉛 | Q |
| 氟塑料 | F | 奧氏體不銹鋼 | R |
| 陶瓷 | G | 塑料 | S |
| Cr13系不銹鋼 | H | 銅合金 | T |
| 襯膠 | J | 橡膠 | X |
| 蒙乃爾合金 | M | 硬質合金 | Y |
注：閥門密封副材料為閥門的本體材料時，密封材料代號用“W”表示
六單元.公稱壓力
公稱壓力的數值用阿拉伯?dāng)?shù)字表示單位ＰＮ，它是MPa的10倍
七單元．閥體材料代號
| 閥體材料 | 代號 | 閥體材料 | 代號 |
| 碳鋼 | C | 球墨鑄鐵 | Q |
| Cr13系不銹鋼 | H | 0Cr17Ni12Mo2系不銹鋼 | R |
| 1Cr5Mo鉻鉬鋼 | I | 00Cr17Ni14Mo2系不銹鋼 | RL |
| 15CrMo鉻鉬鋼 | H | 塑料 | S |
| 可鍛鑄鐵 | K | 銅及銅合金 | T |
| 鋁合金 | L | 鈦及鈦合金 | Ti |
| 0Cr18Ni9系不銹鋼 | P | 鉻鉬釩鋼 | V |
| 00Cr19Ni10系不銹鋼 | PL | 灰鑄鐵 | Z |
例：J641Y-160C
“J”為截止閥，第二單元“6”即為氣動，“4”為法蘭連接，“1”為直通式，“Y”硬質合金密封，“160”為公稱壓力16MPa，“C”為碳鋼閥體
