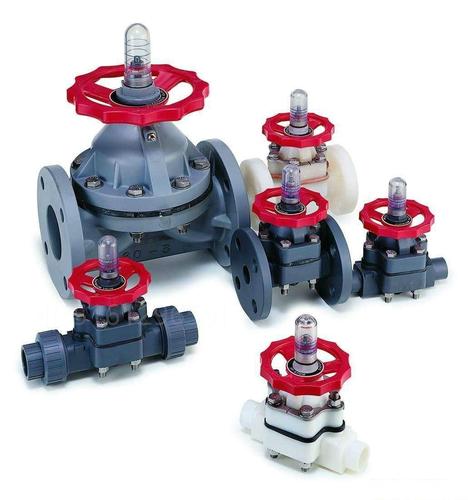

塑料隔膜閥的閥體材質一般有UPVC,CPVC,PVDF,RPP等，其啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，故稱隔膜閥。其最突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。按驅動方式分有手輪傳動、氣動、電動。
連接形式：法蘭 |  |
● DL/T716-2000 電站隔膜閥選用導則 | ● DIN 85003-7-1997 造船管件用交貨技術條件第7部分:隔膜閥 DIN 3441-3-1984 非增塑聚乙烯閥管件隔膜閥尺寸 DIN EN 13397-2002 工業用閥門.金屬材料制造的隔膜閥門 |
● BS EN 13397-2002 工業閥金屬材料制的隔膜閥 | ● DIN 3546-1-2002 建筑物內供水裝置用截流閥.第1部分:放水閥門和隔膜閥用手動活塞型門閥,截流閥和活塞的一般要求和檢驗.DV |
隔膜閥只有閥體、隔膜和閥蓋組合件三個主要部件。隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥桿螺母、閥瓣、氣動控制機構、電動控制機構等零部件不與介質接觸，且不會產生介質外漏，省去了填料函的密封結構。隔膜閥的密封原理是靠操作機構的向下運動壓下隔膜或隔膜組合件與堰式的襯里閥體或直通式襯里閥體的通道相密合，使之達到密封。密封比壓的大小靠關閉件向下的壓力大小來實現。由于閥體可以襯各種軟質材料，如橡膠或聚四氟乙烯等；隔膜也是軟質材料制成，如橡膠或合成橡膠襯里的聚四氟乙烯，故用較小的密封力就能達到完全密封。
● 隔膜閥按結構形式可分為：屋式、直流式、截止式、直通式、閘板式和直角式六種；連接形式通常為法蘭連接；按驅動方式可分為手動、電動和氣動三種，其中氣動驅動又分為常開式、常閉式和往復式三種。
直角式隔膜閥也稱突緣式，是最基本的一種常用代號為（G44J）。其結構如右圖所示。從圖中可以看出，其閥體是有襯里的。隔膜閥閥體襯里，就是為了更好的發揮它的耐腐蝕特性。這類結構，除直通式外，還可以制成直角式的，見右圖： |
|
屋脊式隔膜閥其結構形狀與截止閥相似，見右圖；這種形式的隔膜閥，流體阻力比直角式隔膜閥大，但密封面積大，密封性能好，可適用于真空度高的管道。 |
|
直通式隔膜閥其結構形式與閘閥相似，如右圖，閘板式隔膜閥流體阻力最小，適合于輸送粘性物料。隔膜材料常用天然橡膠、氯丁橡膠、丁基膠、丁晴橡膠、異丁橡膠、氟化橡膠和聚氟乙丙烯塑料（F46）等。 |
|
● 隔膜閥的缺點是耐壓不高，一般在6kgf/cm2(0.6MPa)之內；耐溫性能也受隔膜的限制，一般只能耐60~80℃，最高（氟化橡膠）也不超過180℃。
● 其結構特點為：
（1）流體阻力小。
（2）能用于含硬質懸浮物的介質；由于介質只與閥體和隔膜接觸，所以無需填料函，不存在填料函泄漏問題，對閥桿部分無腐蝕可能。
（3）適用于有腐蝕性、粘性、漿液介質。
（4）不能用于壓力較高的場合。
關于隔膜閥安裝要點：
1、隔膜閥安裝前應仔細核對管路的運行條件是否與本閥規定的使用范圍相符，并應清洗內腔，以防止污物卡阻或損傷密封部件。
2、橡膠襯里層和橡膠隔膜表面切勿涂刷油脂類物品，以防橡膠溶脹，影響隔膜閥使用壽命。
3、手輪或傳動機構，不允許作起吊用，并嚴禁碰撞。
4、手動操作隔膜閥時，不得借助于輔助杠桿，以防扭力過大而損傷驅動部件或密封部位。
5、隔膜閥應存放在干燥通風的室內，嚴禁堆放，庫存隔膜閥的兩端通道必須封口，且啟閉件應處于微開啟狀態。
隔膜閥選型首先應該依次遵循安全性，可靠性，適用性，經濟性四大原則，其次是根據六個方面的現場工況（即管道參數、流體參數、壓力參數、動作方式、特殊要求進行選擇）。
1 | 規格 | 英制系列以英寸in表示；公制系列以DN表示，單位mm | |||||
2 | 驅動方式 | 手動 | 9B-電動 | 6A-氣動活塞式 | 6C-氣動活塞式 （帶復位彈簧） | ||
6F-氣動薄膜式 | 6G-氣動薄膜式 | 注：常閉式加B，常開式加K | |||||
3 | 閥門類別 | G-隔膜閥 | |||||
4 | 壓力等級 | 00-PN0.6 | 0-PN1.0 | 1-PN1.6 | |||
5 | 連接方式 | RF-突面法蘭 | |||||
6 | 結構形式 | 1-屋脊式 | 5-直流式 | 6-直通式 | |||
7 | 殼體材料 | C-WCB | 8-CF8 | 8M-CF8M | 3-CF3 | 3M-CF3M | 2-HT200 |
8 | 密封或襯里材料 | X-橡膠 | J-襯膠 | F-氟塑料 | |||
備注：
隔膜閥型號中未列出的其他特殊要求需在清單中寫明;
樣本中列出的型號不涉及壓力、口徑及閥門的材料編號，由用戶給定。
隔膜閥型號示例：
G641X-10-DN50
隔膜閥，DN50、PN1.6，氣動活塞式驅動，突面法蘭連接，屋脊式結構，殼體(閥體、閥蓋)材料HT200，隔膜材料橡膠。
G946F-10C-DN100
隔膜閥，DN100、PN1.0，電動突面法蘭連接，直通式結構，殼體(閥體、閥蓋)材料WCB，四氟襯里。
