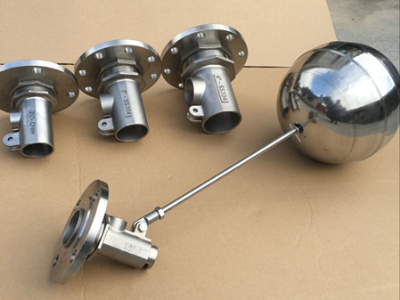

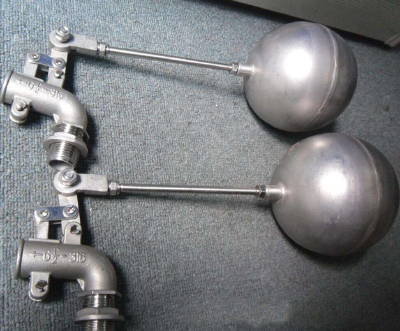

可調式浮球閥由閥體、曲臂（閥桿）和浮球等部件組成的開關閥門，可用來自動控制水塔或水池的液面。具有保養簡單，靈活耐用，液位控制準確度高，水位不受水壓干擾且開閉緊密不漏水等特點。主要應用于水箱、熱泵、冷卻塔、儲水塔、開水器、灌溉用儲水、畜牧飲水等使用介質：潔凈自來水、工業用水、帶弱腐蝕性介質等；工作壓力≤16KG，工作溫度：0-200℃的應用場景。閥體材質有黃銅、不銹鋼304、316。
● GB/T1176鑄造銅及銅合金 | ● GB/T4240不銹鋼絲 GB/T 5231加工銅及銅合金牌號和化學成分 GB/T 7306.2 55°密封管螺紋第2部分：圓錐內螺紋與圓錐外螺紋 |
● GB/T 7307 55°非密封管螺紋 | ● HG/T 2810往復運動橡膠密封圈材料 |
可調式浮球閥浮漂始終都要漂在水上，當水面上漲時，浮漂也跟著上升。漂上升就帶動連桿也上升。連桿與另一端的閥門相連，當上升到一定位置時，連桿支起橡膠活塞墊，封閉水源。當水位下降時，浮漂也下降，連桿又帶動活塞墊開啟。如下圖：
浮球閥的典型結構型式如圖1、圖2、圖3所示。
● 圖1內螺紋連接浮球閥
1、閥體； 2、導向爪； 3、密封墊； 4、柱塞； 5、彈簧； 6、連接螺母； 7、密封圈； 8、后蓋； 9、小閥體； 10、密封片； 11、小柱塞； 12、杠桿； 13、浮球。 |
|
● 圖2外螺紋連接浮球閥
1、接頭； 2、壓緊螺母； 3、密封墊； 4、閥體； 5、陶瓷閥芯組件； 6、杠桿； 7、浮球。 |
|
● 圖3法蘭連接浮球閥
1、過濾網組件； 2、法蘭； 3、閥體； 4、導向爪； 5、密封墊； 6、柱塞； 7、彈簧； 8、活塞片； 9、密封圈； 10、閥蓋； 11、小閥體； 12、密封片； 13、小柱塞； 14、杠桿； 15、浮球。 |
|
● 全不銹鋼結構
浮球閥體全采用不銹鋼壓鑄技術，使各部件間精良配合，不存在腐蝕松脫或緊卡現象，確保球閥長時間穩定工作，同時不銹鋼構件設計使球閥在高濕環境中工作無化學腐蝕反應，使食用水清純、健康。
● 叁杠桿力學構思
本產品是杠桿浮力傳動，使球體浮力傳動得到有效增長，密封壓力相對升高。并配合垂直閥蕊穩定傳動，能夠有效解決浮球閥因閥蕊受力不平衡易失效現象，確保浮球閥的工作可靠性。
● 帶液面調節功能
為使消費者在無需更改管道配置的情況下可方便控制水池液位高度，本產品改良了浮球連桿形式，加入液位調節齒輪桿組，使水池液面在調節桿長度有效范圍內任意調整，以滿足不同情況的需要。
● 浮球技術
針對傳統產品浮球易穿易破缺陷，本產品以球體灌泡技術對浮球加以體內灌泡處理，有效解決浮球因破損漏氣而失效的弱點，延長浮球使用壽命。
● 高強度硅膠密封
對產品精益求精是每一件產品成功之道，為達至的產品質量，采用耐高溫高壓的硅膠材料制造密封膠墊，使閥門在高水壓、反復關啟情況下密封機構安全可靠。
浮球閥選型首先應該依次遵循安全性，可靠性，適用性，經濟性四大原則，其次是根據六個方面的現場工況（即管道參數、流體參數、壓力參數、動作方式、特殊要求進行選擇）。
● 選型依據
1、根據管道參數選擇浮球閥的：通徑規格（即DN）、接口方式
1）按照現場管道內徑尺寸或流量要求來確定通徑（DN）尺寸；
2）接口方式，一般>DN50要選擇法蘭接口，≤DN50則可根據用戶需要自由選擇。
2、根據流體參數和溫度選擇浮球閥的材質。
1）腐蝕性流體：宜選用耐腐蝕浮球閥和全不銹鋼；食用超凈流體：宜選用食品級不銹鋼材質浮球閥；
2）高溫流體：要選擇采用耐高溫的浮球材料和密封材料制造的浮球閥；
3）流體狀態：大至有氣態，液態或混合狀態，特別是口徑大于DN25時一定要區分開來；
4）流體粘度：通常在50cSt以下可任意選擇。
3、根據壓力參數選擇浮球閥的：原理和結構品種
1）公稱壓力：這個參數與其它通用閥門的含義是一樣的，是根據管道公稱壓力來定；
2）工作壓力：如果工作壓力低則選用直接作用浮球閥，高則選擇小孔液壓式。
4、根據環境要求選擇輔助功能：正常補水、排污作用。
● 選型原則
A、安全性
1、腐蝕性介質：宜選用全不銹鋼浮球閥；
2、中性介質，也宜選用銅合金為閥殼材料的浮球閥。
3、浮球閥公稱壓力不應超過管內最高工作壓力。
B、適用性
1、介質特性：介質溫度不同規格產品嚴重影響使用壽命；介質壓力、溫度應選在浮球閥允許范圍之內。
2、管道參數：根據介質流向要求及管道連接方式選擇閥門通口及型號；
3、環境條件：環境的最高和最低溫度應選在允許范圍之內；
C、可靠性
1、工作壽命，此項不列入出廠試驗項目，屬于型式試驗項目。為確保質量應選正規廠家的名牌產品。
2、工作制式：分長期工作制，反復短時工作制和短時工作制三種。
3、工作頻率：動作頻率要求高時，結構應優選雙杠桿式浮球閥。
4、動作可靠性：嚴格地來說此項試驗尚未正式列入浮球閥標準，為確保質量應選正規廠家的名牌產品。
D、經濟性
1、它選用的尺度之一，但必須是在安全、適用、可靠的基礎上的經濟。
2、經濟性不單是產品的售價，更要優先考慮其功能和質量以及安裝維修及其它附件所需用費用。
3、更重要的是，一只浮球閥在整個自控系統中在整個自控系統中乃至生產線中所占成本微乎其微，如果貪圖小便宜錯選而造成損害群是巨大的。
